| 起源の場所: | 深セン、広東省、中国 |
|---|---|
| ブランド名: | RAYMO |
| 証明: | RoHS, Reach, SGS, ISO:9001-2015 |
| モデル番号: | J30J-31TJ |
| 最小注文数量: | 1枚/枚 |
| 価格: | 2.99-14.99USD/piece |
| パッケージの詳細: | PEの袋及びカートン |
| 受渡し時間: | 7日 |
| 支払条件: | Western Union、T/T、MoneyGram、D/P、D/A、MoneyGram、L/C |
| 供給の能力: | 5000 ピース/週 |
| Subsititute: | ITT Cannon MDM series micro-D connectors | Standard: | MIL-DTL-83513 |
|---|---|---|---|
| Connector Type: | plug | Contact Type: | Male Pin |
| Number of Positions: | 25 | Series: | J30J series |
| ハイライト: | J30J-25TJ 25ピン 男性プラグ,J30J-25TJ マイクロDコネクタ,J30J-25TJ ミニチュア接続器 |
||
ITT Cannon MDMシリーズ J30J-25TJ 25ピン オスプラグ Micro-D コネクタ ミニチュアコネクタD説明
Raymo J30Jシリーズは、強力でありながら軽量なアルミニウムシェルと、Pos-Aine Aignmentを備えた高信頼性のツイストピンコンタクトシステムで設計されています。
これは、ITT Cannon MDMシリーズ MIL-DTL-83513 micro-Dコネクタに相当します。

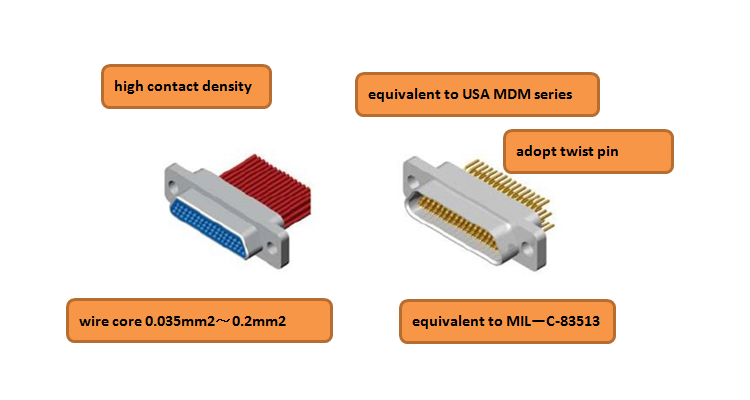

ITT Cannon MDMシリーズ J30J-25TJ 25ピン オスプラグ Micro-D コネクタ ミニチュアコネクタ主な特徴:
このシリーズは、USA MDMシリーズに相当します。
9種類：9、15、21、25、31、37、51、74、100;
適合電線断面積：0.1～15 mm2;
このシリーズは、高密度フレキシブルピンを採用しています。
ロッキングサブアセンブリは、ご注文に応じてコネクタと共にご提供いたします。ロッキングサブアセンブリが不要な場合は、書類でご連絡ください。
ITT Cannon MDMシリーズ J30J-25TJ 25ピン オスプラグ Micro-D コネクタ ミニチュアコネクタパラメータ
|
カテゴリ |
ITT Cannon MDMシリーズ micro-Dコネクタ |
|
部品番号 |
J30J-31TJ |
|
コネクタタイプ |
プラグ |
|
方向 |
密閉型角フランジ |
|
コンタクトタイプ |
オスピンプラグ |
|
位置数 |
25 |
|
取り付けタイプ |
パネルマウント |
|
コンタクト終端 |
はんだ |
|
保護等級 |
IP67 |
ITT Cannon MDMシリーズ J30J-25TJ 25ピン オスプラグ Micro-D コネクタ ミニチュアコネクタ技術的性能
|
試験電圧 |
600 Vac a t sonレベル |
|
定格電流 |
3 Ampo |
|
接触抵抗 |
’3アンペアで最大8 milliohms |
|
絶縁抵抗 |
500 Vdoで5000メガオーム以上 |
|
透磁率 |
2.0μ（ハードウェアなしのコネクタ） |
|
熱真空 |
NASA SP-R-0022（宇宙クラスのみ） |
|
嵌合寿命 |
500サイクル以上 |
|
塩水噴霧 |
48時間 ML-STD-1344 Method 1001 Condition B |

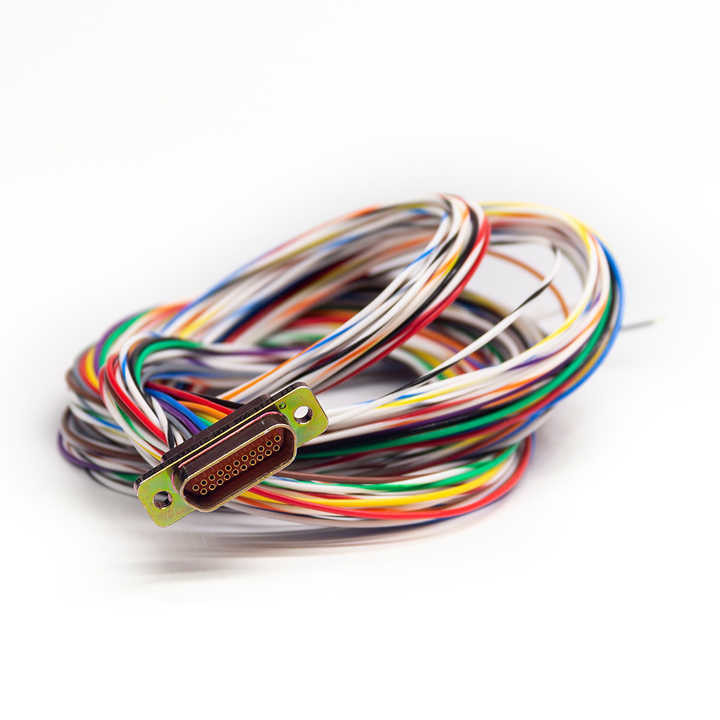

ITT Cannon MDMシリーズ J30J-25TJ 25ピン オスプラグ Micro-D コネクタ ミニチュアコネクタ写真
ITT Cannon MDMシリーズ J30J-25TJ 25ピン オスプラグ Micro-D コネクタ ミニチュアコネクタアプリケーション
* ナビゲーションシステム
* 研究センター
* 医療機器
* ハンドヘルド試験装置
* 衛星
* ロボット工学
* 地球物理学機器
* バーコードスキャナー
