| 起源の場所: | 深セン、広東省、中国 |
|---|---|
| ブランド名: | RAYMO |
| 証明: | RoHS, Reach, SGS, ISO:9001-2015 |
| モデル番号: | オンЦ-БС-1-7/12-В1-1-В,OHS-BC-1-7/12-B1-1-В |
| 最小注文数量: | 1枚/枚 |
| 価格: | 4.99-11.99USD/piece |
| パッケージの詳細: | PEの袋及びカートン |
| 受渡し時間: | 7日 |
| 支払条件: | ウェスタンユニオン,T/T,MoneyGram,D/P,D/A,MoneyGram,L/C |
| 供給の能力: | 5000 ピース/週 |
| Prct 名前: | ロシアのONЦ-БС-1シリーズ接続器 | コネクタタイプ: | 男性のソケット |
|---|---|---|---|
| オリエンテーション: | ハーメティック・スクエア・フレンズ | 接触数: | 7 |
| 機械的な生活: | 250回 | 作業時間: | 5000時間 |
| ハイライト: | ロシア軍用電気接続器,超小型の電気コネクタ,電子コネクタの1 (二) シリーズ |
||
超小型電気（ОНЦ-БС 1(2) シリーズ ロシア軍用コネクタ 説明
OHSシリーズバヨネット超小型コネクタは、主にロシアのコネクタ技術を採用しています。
コネクタの結合モードはバヨネットタイプです。ソケットにはテールアタッチメントがなく、プラグにはストレートプラスチックテールアタッチメントがあります。同時に、ロシアのОНЦ-БС-1(2)シリーズのオリジナル部品と互換性があり、交換可能です。
超小型電気（ОНЦ-БС 1(2) シリーズ ロシア軍用コネクタ 主な特徴:
コンパクトサイズ：スペースが限られている用途に最適です。
高性能：小型ながら高いデータレートと電力レベルを処理でき、幅広い用途に適しています。
耐久性のある構造：過酷な環境下でも長寿命を保証するために、高品質の材料で構成されています。
簡単な取り付け：迅速かつ容易な取り付けと分解が可能で、組み立てとメンテナンスの時間と労力を節約します。
超小型電気（ОНЦ-БС 1(2) シリーズ ロシア軍用コネクタ パラメータ
|
カテゴリ |
軍用丸型コネクタ |
|
部品番号 |
OHS-BC-1-7/12-B1-1-B |
|
コネクタタイプ |
レセプタクル |
|
方向 |
ハーメチック正方形フランジ |
|
コンタクトタイプ |
オスピン |
|
位置数 |
7 |
|
固定タイプ |
ねじ込み |
|
取り付けタイプ |
パネルマウント |
|
コンタクト終端 |
圧着 |
|
保護等級 |
IP67 |
ロシアの部品番号とRaymoの部品番号のリファレンス 超小型電気（ОНЦ-БС 1(2) シリーズ ロシア軍用コネクタ
1- テールなしモデル部品番号
| ロシアP/N | 中国P/N | Amphenol P/N |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
2- シールドなしストレートテールモデル部品番号
| ロシアP/N | 中国P/N | Amphenol P/N |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
超小型電気（ОНЦ-БС 1(2) シリーズ ロシア軍用コネクタの技術的性能
|
接触抵抗 |
≤5mΩ |
|
絶縁抵抗 |
≥1000MΩ（通常時） |
|
周囲温度 |
’-60℃~85℃ |
|
振動 |
1-5000HZ 20g |
|
衝撃 |
1回1000g、繰り返し100g |
|
コンタクト直径 |
ø1.0mm |
|
機械的寿命 |
250回 |
|
動作時間 |
5000時間 |

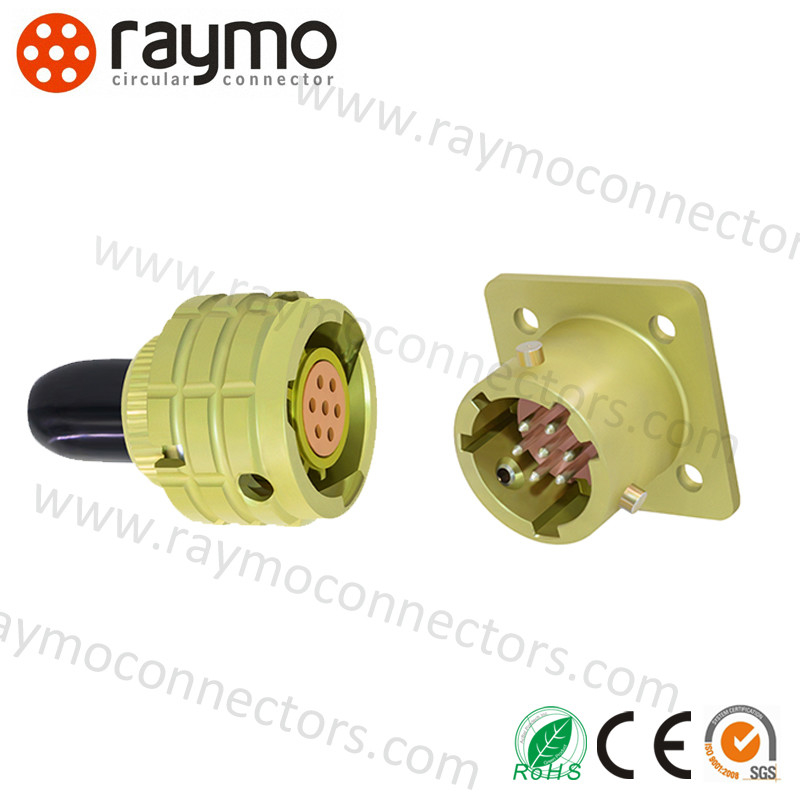

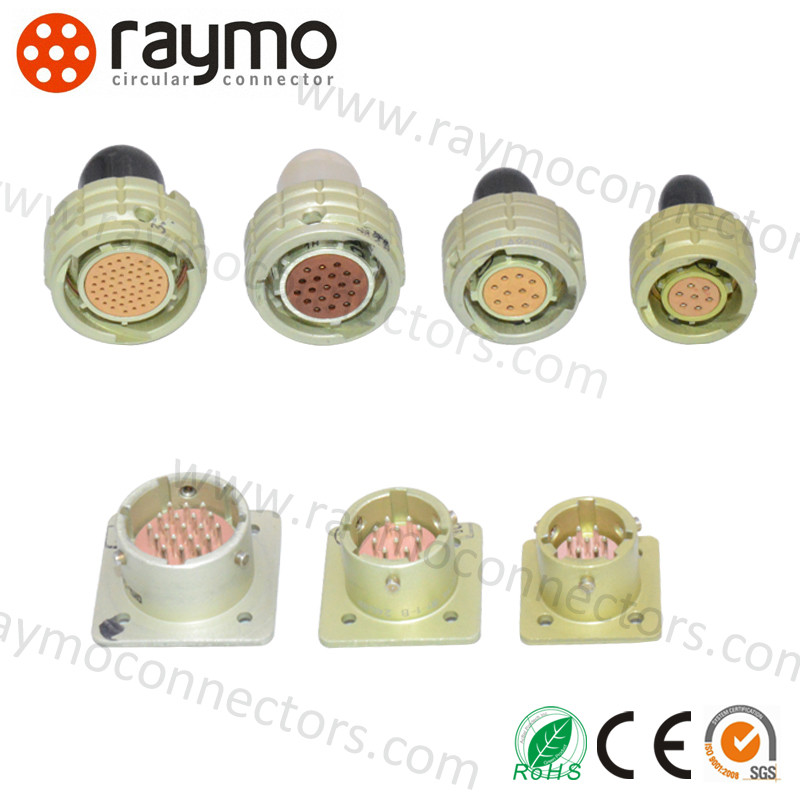

超小型電気（ОНЦ-БС 1(2) シリーズ ロシア軍用コネクタの写真
超小型電気（ОНЦ-БС 1(2) シリーズ ロシア軍用コネクタ アプリケーション
この広範なポートフォリオにより、医療機器、試験および測定機器、機械、オーディオビデオ放送、電気通信、軍事など、ほとんどの市場のほぼすべての特定の要件に適合する理想的なコネクタ構成を選択できます。
