| 起源の場所: | 深セン、広東省、中国 |
|---|---|
| ブランド名: | RAYMO |
| 証明: | RoHS, Reach, SGS, ISO:9001-2015 |
| モデル番号: | オンЦ-БС-1-7/12-В1-1-В,OHS-BC-1-7/12-B1-1-В |
| 最小注文数量: | 1枚/枚 |
| 価格: | 4.99-11.99USD/piece |
| パッケージの詳細: | PEの袋及びカートン |
| 受渡し時間: | 7日 |
| 支払条件: | ウェスタンユニオン,T/T,,D/P,D/A,,L/C |
| 供給の能力: | 5000 ピース/週 |
| Prct 名前: | ロシアのONЦ-БС-1シリーズ接続器 | コネクタタイプ: | 男性のソケット |
|---|---|---|---|
| オリエンテーション: | ハーメティック・スクエア・フレンズ | 接触数: | 7 |
| 機械的な生活: | 250回 | 作業時間: | 5000時間 |
| ハイライト: | ロシアの工業用電気コネクター,超小型の電気コネクタ,電子コネクタの1 (二) シリーズ |
||

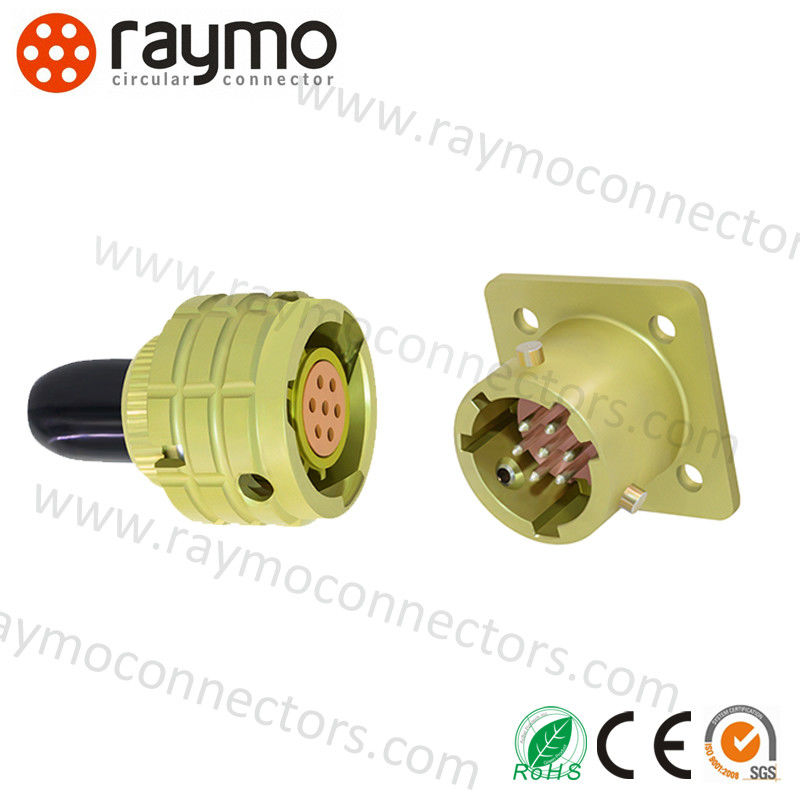

超小型電気（ОНЦ-БС 1(2)シリーズ）ロシア製産業用コネクタ 説明
OHSシリーズのバヨネット式超小型コネクタは、主にロシアのコネクタ技術を採用しています。
コネクタのカップリングモードはバヨネットタイプです。ソケットにはテールアタッチメントがなく、プラグにはストレートプラスチックテールアタッチメントがあります。同時に、ロシアのОНЦ-БС-1(2)シリーズのオリジナル部品と互換性があり、交換可能です。
超小型電気（ОНЦ-БС 1(2)シリーズ）ロシア製産業用コネクタ主な特徴:
コンパクトサイズ：スペースが限られた用途に最適です。
高性能：小型ながら高データレートと高電力レベルを処理できるため、幅広い用途に適しています。
耐久性のある構造：高品質の素材で構築されており、過酷な環境でも長寿命を保証します。
簡単な取り付け：組み立てやメンテナンスの時間を節約し、迅速かつ簡単な取り付けと分解を可能にします。
超小型電気（ОНЦ-БС 1(2)シリーズ）ロシア製産業用コネクタ パラメータ
| カテゴリ | 産業用丸型コネクタ |
| 部品番号 | OHS-BC-1-7/12-B1-1-B |
| コネクタタイプ | レセプタクル |
| オリエンテーション | ハーメチック角フランジ |
| コンタクトタイプ | オスピン |
| ポジション数 | 7 |
| 固定タイプ | ねじ込み式 |
| 取り付けタイプ | パネルマウント |
| コンタクト終端 | 圧着 |
| 保護等級 | IP67 |
ロシア部品番号とRaymo部品番号の参照超小型電気（ОНЦ-БС 1(2)シリーズ）ロシア製産業用コネクタ
1-テールなしモデル部品番号
| ロシア P/N | 中国 P/N | Amphenol P/N |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
2-シールドなしストレートテールモデル部品番号
| ロシア P/N | 中国 P/N | Amphenol P/N |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
超小型電気（ОНЦ-БС 1(2)シリーズ）ロシア製産業用コネクタ 技術性能
| 接触抵抗 | ≤5mΩ |
| 絶縁抵抗 | ≥1000MΩ（通常時） |
| 周囲温度 | '-60℃～85℃ |
| 振動 | 1-5000Hz 20g |
| 衝撃 | 単発1000g、繰り返し100g |
| コンタクト径 | ø1.0mm |
| 機械的寿命 | 250回 |
| 稼働時間 | 5000時間 |

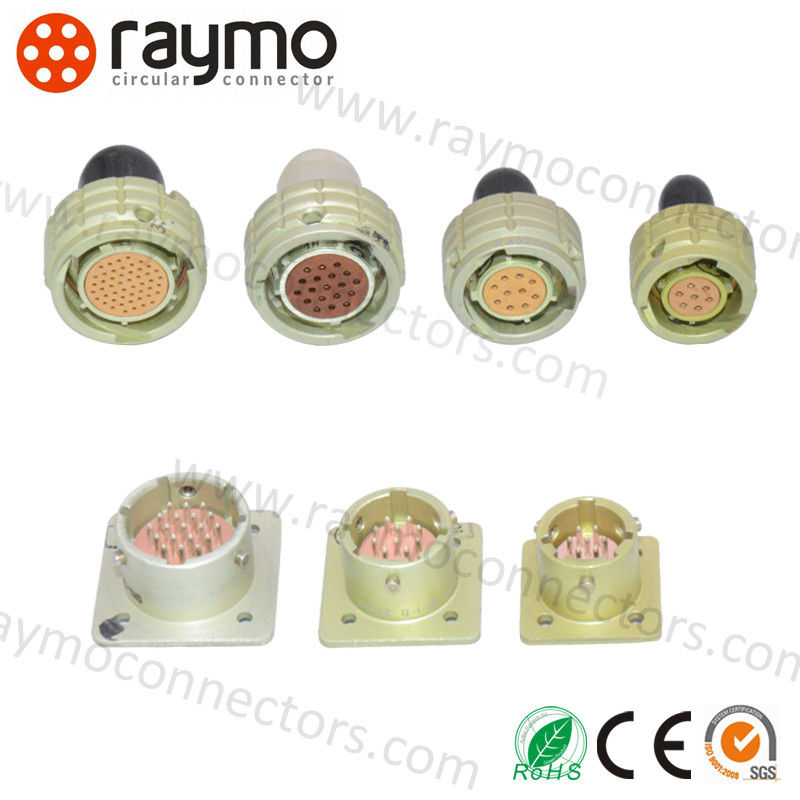

超小型電気（ОНЦ-БС 1(2)シリーズ）ロシア製産業用コネクタ 写真
超小型電気（ОНЦ-БС 1(2)シリーズ）ロシア製産業用コネクタ 用途
この豊富なポートフォリオにより、医療機器、試験・測定機器、機械、オーディオビデオ放送、通信、産業を含むほとんどの市場で、ほぼすべての特定の要件に適した理想的なコネクタ構成を選択できます。
