| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RAYMO |
| 証明: | CE/ROHS/REACH/SGS/ISO9001 |
| モデル番号: | オンЦ-БС-1-19/18-B1-1-B |
| 最小注文数量: | 1pcs |
| 価格: | 5.6-20.3 |
| パッケージの詳細: | PEバッグとカートン |
| 受渡し時間: | 5-7営業日 |
| 供給の能力: | 50000pcs/月 |
| Prct 名前: | OHSシリーズ ベヨネット 超小型接続器 | 連絡先: | 4.7.10.19.32.50 |
|---|---|---|---|
| シェルサイズ: | 10.12.14.18.22.27 | シェル素材: | アルミニウム合金表面アンオード化処理 |
| 接続方法: | バヨネット接続 | 接触資料: | 銅合金 金/銀塗装 |
| 絶縁体: | ベークライト | ターミナル: | 半田 |
| 周囲温度: | -60〜+200 °C | ライフサイクル: | 500回 |

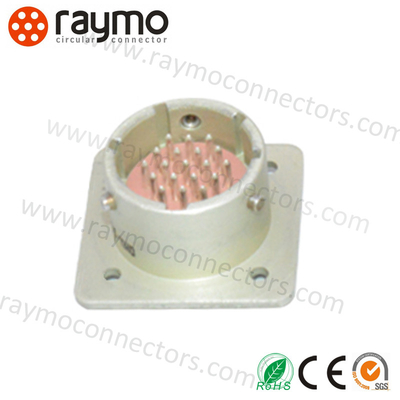

| ハイライト: | オンЦ-БС-1(2) シリーズ ベヨネット超小型コネクタ,19ピンのメスソケット OHSコネクタ,オンЦ-БС-1-19/18-B1-1-B |
||

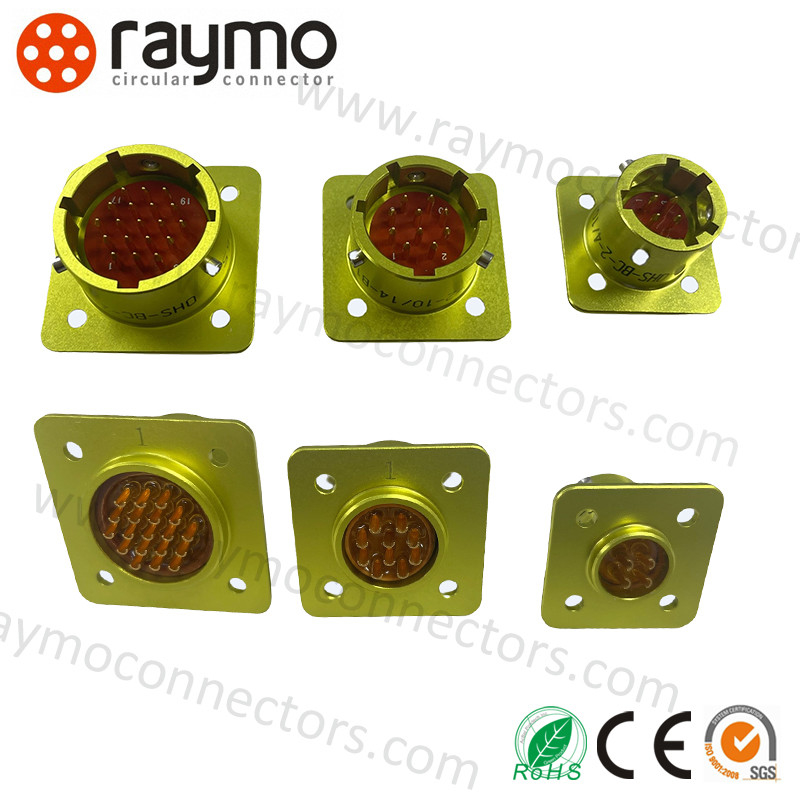

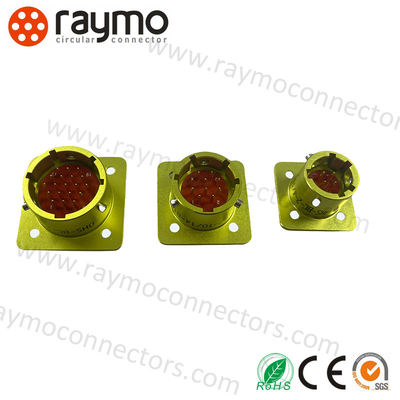

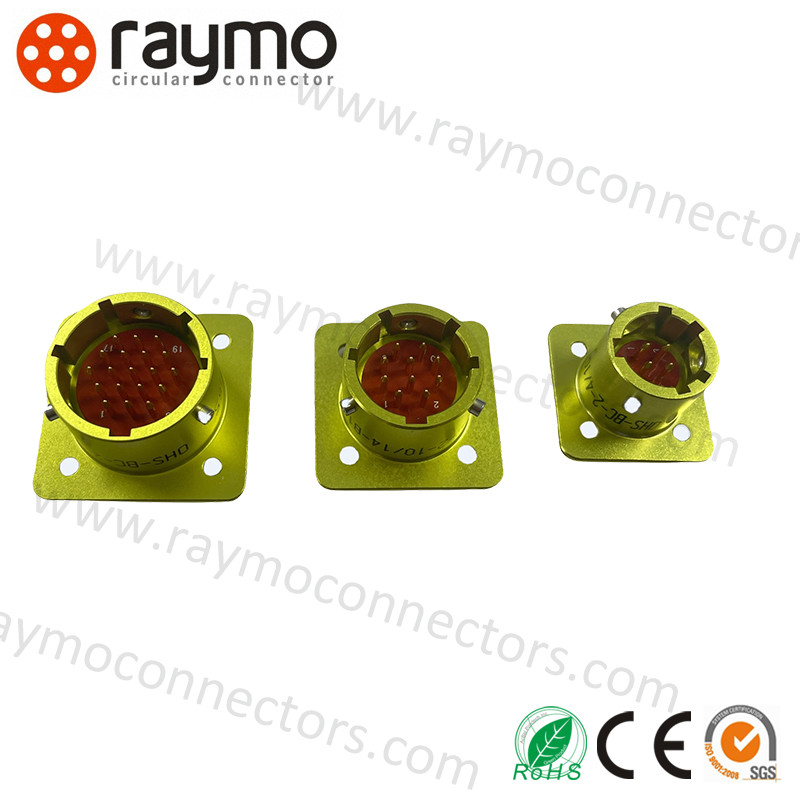

ОНЦ-БС-1(2) OHSシリーズ円形電気コネクタ、接続方式はバヨネット接続を採用し、コンタクト部分の端部接続形式は溶接で、製品は高速接続・分離、小型、高密度、良好な環境耐性、高信頼性の特徴を持ち、ソケットはテールアタッチメントなし、プラグはストレートプラスチックテールアタッチメントが可能で、DC AC回路に適しています。
同時に、ロシアのОНЦ-БС-1(2)シリーズのオリジナル部品と互換性があり、交換可能です。
ОНЦ-БМ、ОНЦ-БС – 低周波円筒形コネクタ、内部ボリュームマウント、バヨネット接続、最大71Aおよび250Vの負荷を接続します。ОНЦ-БМコネクタは、ボディの取り付け径が10mm、12mm、14mm、18mm、22mm、27mmで、0.6mm径のコンタクトを10個から102個まで収容できます。ОНЦ-БСコネクタは、ボディの取り付け径が14mm、18mm、22mmで、1.0mm径のコンタクトを10個から32個まで収容できます。プラグ、別名「オス」は、コネクタの気密部分であり、ソケット、「メス」は、非気密ケーブル部分です。接続品質を向上させるために、コネクタの構造にはシュラウドによる固定が設けられています。ОНЦ-БМ、ОНЦ-БСコネクタのマーキングの完全な解読については、主な特性を示す以下の表を参照してください。当社が供給するОНЦ-БМ、ОНЦ-БСコネクタの動作保証は2年間です。これは、品質に関する必要な文書によって裏付けられています。ОНЦ-БМ、ОНЦ-БСコネクタの最終価格は、数量、供給時期、製造業者、原産国、支払い方法によって異なります。
| 指標 | 値 |
| 接触抵抗 | ≤5mΩ |
| 絶縁抵抗 | ≥1000MΩ（通常条件） |
| 周囲温度 | -60℃～85℃ |
| 振動 | 1-5000Hz 20g |
| 衝撃 | 1000g（1回）; 100g（複数回） |
| コンタクト径 | Φ1.0mm |
| 機械的寿命 | 挿抜250回 |
| 稼働時間 | 5000時間 |
| シェル標準サイズ | コンタクト数 | 単一コンタクト動作電流（A） | 合計電流（A） | 動作電圧（V） |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| 円形 | バヨネット | 超小型 | 1 銀メッキ、2 金メッキ | コンタクト数 / シェル標準サイズ | B - スクエアレセプタクル（ピン）、P - サーキュラープラグ（ソケット） | 1. テールアタッチメントなし 2. シールドなしストレートテールアタッチメント付き | キー位置 | 全天候型 |
| ロシア部品番号 | RAYMO部品番号 | Amphenol部品番号 |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
| ロシア部品番号 | RAYMO部品番号 | Amphenol部品番号 |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITEDは、あらゆる種類のコネクタおよび特殊ケーブルの設計・製造の専門家として、各種ケーブルとその関連コネクタアダプタの開発・製造において豊富な経験を蓄積してきました。RED/Teradek Bond/ARRIカメラケーブル、Canon/Sonyカメラ電源ケーブル、SDIケーブル、USBケーブル、ビデオケーブル、CCDケーブルなど。さまざまな用途と要件に対応するさまざまなOEM/ODMサービスを提供しています。
当社の製品は、産業用制御機器、医療機器、測定・検査機器、オーディオ・ビジュアル機器、産業用など、さまざまな過酷な環境や用途で広く使用されています。さらに、多くの主要サプライヤーとの優れた互換性も備えています。
私たちは常に革新の精神を貫き、M5、M8、M9、M12、M16、M23などのデータコネクタを含む新しい製品シリーズを継続的に導入しています。IP68、ISO9001、Rohs、CE、REACH認証を取得しています。
円形プッシュプルコネクタに関する包括的なテクニカルサポートとサービスを提供しています。当社のチームは、さまざまな用途に対応する技術ソリューションを提供する経験が豊富です。
当社のチームは、お客様の取り付け、トラブルシューティング、修理を支援するために利用可能です。また、お客様が製品を最大限に活用できるように、オンサイトでの支援とトレーニングも提供しています。
私たちは優れた顧客サービスを提供することに専念しており、当社のチームは24時間年中無休で、ご質問への回答や技術サポートを提供しています。
保証延長や製品アップグレードなどの幅広いアフターサービスも提供しています。
ご質問やご不明な点がございましたら、お気軽にお問い合わせください。
Q1. サンプルはもらえますか？
はい、品質をテストおよび確認するためにサンプル注文を歓迎します。一部のサンプルは無料ですが、一部のサンプルは事前に支払いが必要で、追加注文後に費用は返金されます。
Q2. 製品のリードタイムはどうですか？
在庫があり、5,000個未満の場合は迅速に配送できます。
Q3. 商品はどのように発送され、到着までどのくらいかかりますか？
DHL、UPS、FedEx、TNT、SF、またはEMSで発送することがよくあります。通常、到着まで3〜5日かかります。
Q4. OEMは利用可能ですか？
はい。私たちは、お客様のデザインとアイデアを実際の製品に反映させる豊富な経験と優れた能力を持っています。通常、金型設計から最終生産まで、新しい製品には約20日から30日かかります。
すべてのコネクタは、お客様の要求に応じてカスタマイズできます！
