| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RAYMO |
| モデル番号: | オンЦ-БС-1(2) |
| 最小注文数量: | 5 |
| 価格: | USD25 |
| 受渡し時間: | 5〜8週間 |
| 支払条件: | T/T |
| 供給の能力: | 2000pcs |
| ハイライト: | オンЦ-БС-1-7/12-B1-1-B接続器,オンЦ-БС-1(2) バヨネット超小型コネクター,7ピンバヨネット超小型コネクタ |
||
|---|---|---|---|
Prct Description 産業用ONЦ-БС-1(2)コネクタ:
ONЦ-БС-1(2)
OHSシリーズ バヨネット 超小型コネクタは、主にロシアのコネクタ技術を採用しています。このタイプのコネクタは、様々な電気、無線、制御機器のDCおよびAC回路で広く使用されています。プラグとソケットで構成され、取り付け用の多段階キーポジションを備えています。コネクタのカップリングモードはバヨネットタイプです。ソケットにはテールアタッチメントがなく、プラグにはストレートプラスチックテールアタッチメントがあります。同時に、ロシアのONЦ-БС-1(2)シリーズのオリジナル部品と互換性があり、交換可能です。
ONЦ-БС-1(2)コネクタは、直流、
交流（周波数最大3MHzまで）、およびパルス電流の回路での使用を目的としています。
ONЦ-БС-1(2)コネクタは、気密性の高いプラグと、バルク取り付け用の非気密性レセプタクルで構成されており、ハウジングの多極偏波により、非定格の接続を防ぎます。
コネクタの接続はバヨネット式です。

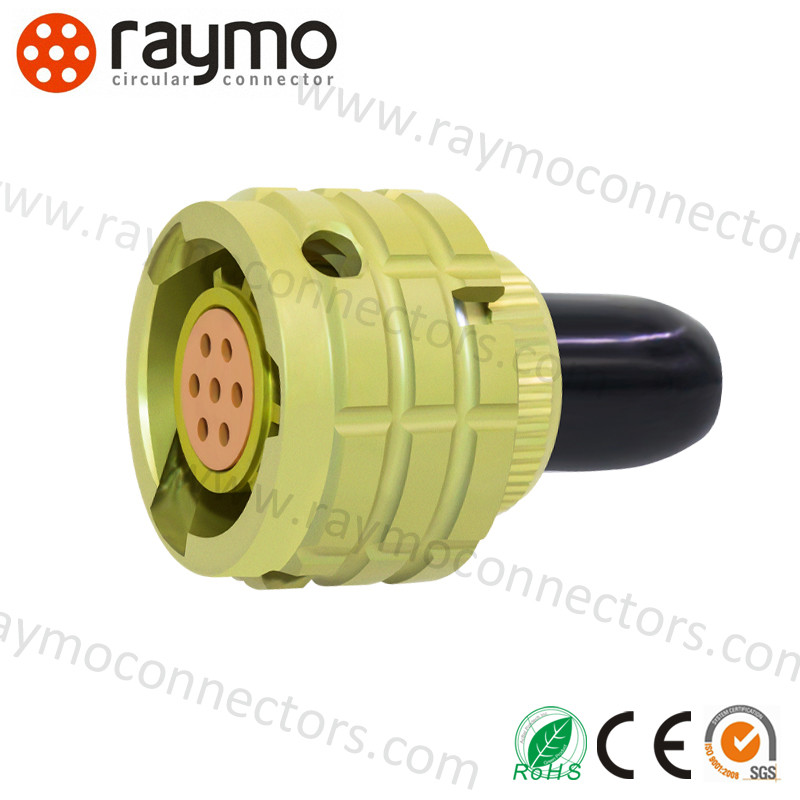

プラグはシェルなしで、レセプタクルはストレートプラスチックシェル付きで製造されています。
コンタクトの配置、数、および直径は表1に示されています。
コネクタのコンタクトメッキ：ONЦ-БС-1 - 銀、ONЦ-БС-2 - 金。
コネクタは、気候条件に合わせた屋内設置用に製造されており、
BR0.364.030 TU（許容「5」）の技術的要件に準拠しています。

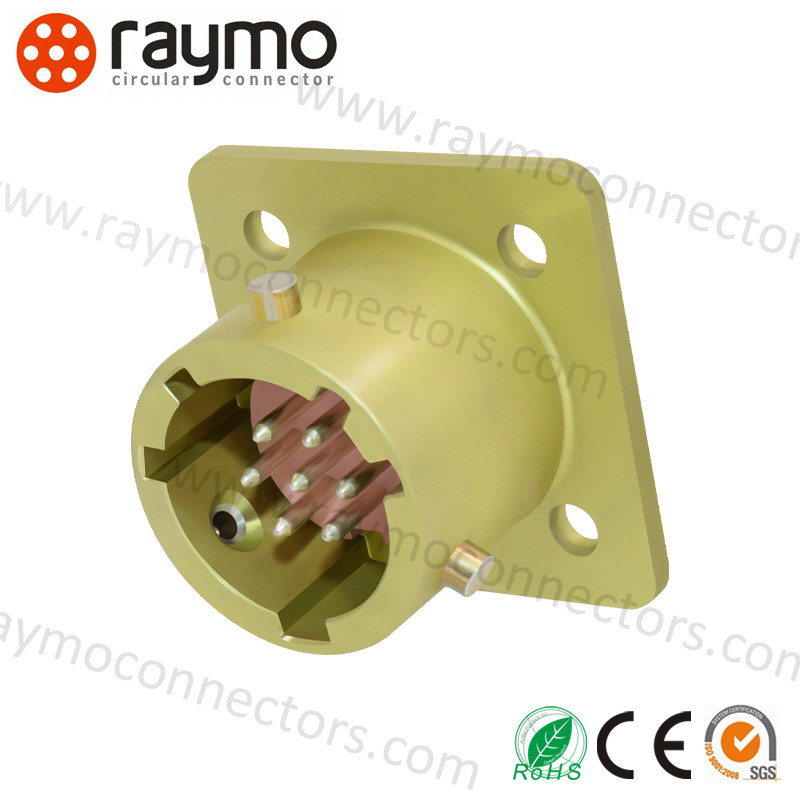

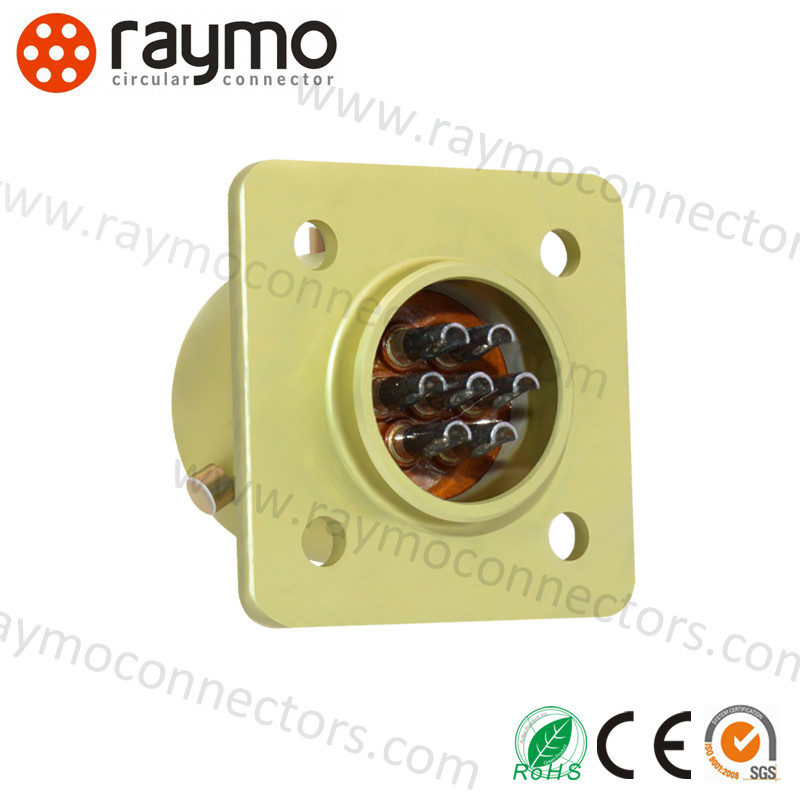

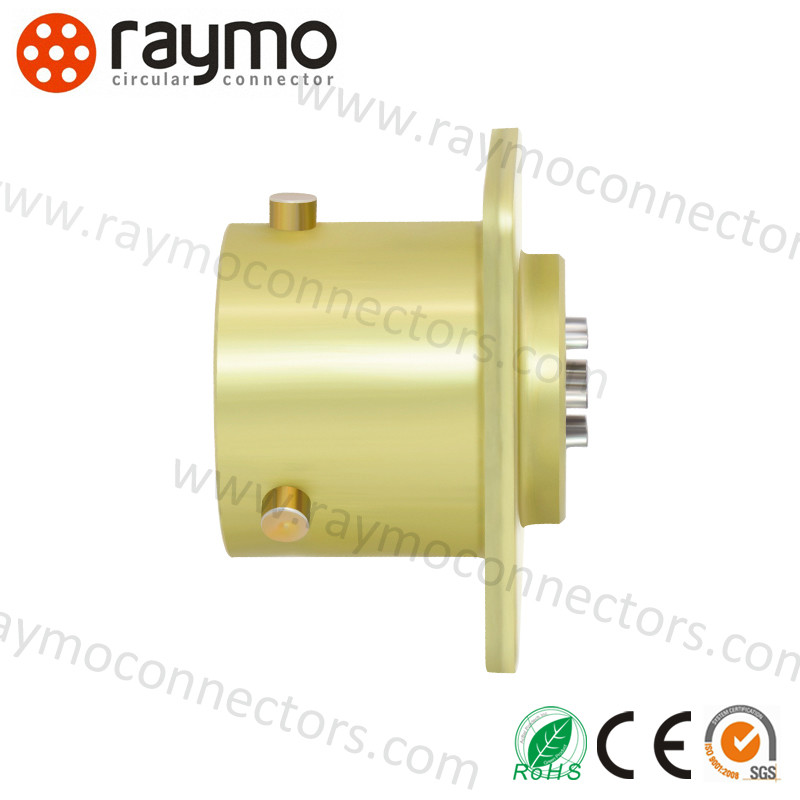

コネクタタイプ
レセプタクル
| コンタクトタイプ | オス |
| ポジション数 | 7ピン |
| シェルサイズ | 12 |
| コンタクト材質 | 3.1 |
| 絶縁材 | PPS |
| シェル材質 | アルミニウム合金 表面陽極酸化処理、亜鉛合金 ニッケルメッキ（工業用グレード） |
| コンタクトサイズ | Φ1.0 |
| 最大電流（コンタクトあたり） | 3.1A |
| 合計電流 | 22A |
| 定格電圧 | 250V |
| コンタクト抵抗 | ≤5MΩ |
| コンタクト接続 | はんだ |
| 固定タイプ | バヨネット接続 |
| 抜き差し回数 | 250 |
| 動作温度 | 中国部品番号 |
| 製品写真 | 製品データシート |

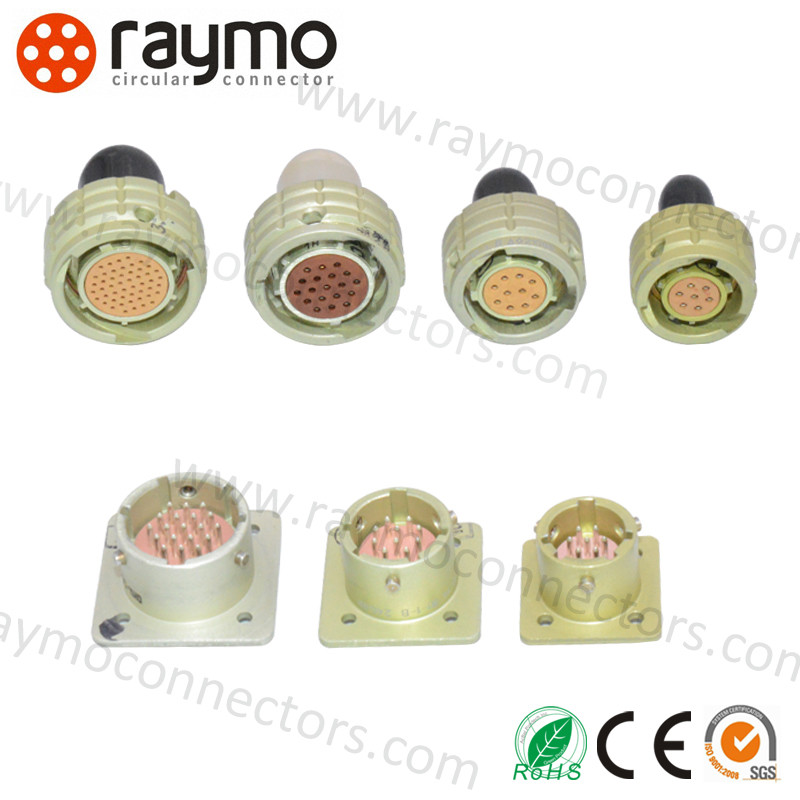

OHSシリーズ 超小型電気コネクタ
| 1. 技術指標 | コンタクト数 |
| 指標 | コンタクト数 |
| 接触抵抗 | ≤5mΩ |
| 絶縁抵抗 | ≥1000MΩ（通常条件） |
| 周囲温度 | - 60℃～85℃ |
| 振動 | 1-5000Hz 20g |
| 衝撃 | 1000g（1回）; 100g（複数回）; |
| コンタクト径 | Φ1.0mm |
| 機械的寿命 | 250回の抜き差し |
| 稼働時間 | 5000時間 |
| 保証 | 15年 |
| 2. 動作電流、動作電圧 |
|
|
| コンタクト数 | コンタクト数 | コンタクト数 | コンタクト数 |
| 単一コンタクト動作電流（A） | 合計電流（A） | 動作電圧（V） | 10 | 4 |
| 30 | 15 | 250 | 12 | 中国部品番号 |
| 3.1 | 22 | 250 | 1.8 | 中国部品番号 |
| 3 | 30 | 250 | 18 | 中国部品番号 |
| 2.1 | 40 | 250 | 22 | 中国部品番号 |
| 1.8 | 60 | 250 | 27 | 中国部品番号 |
| 1.5 | 75 | 250 | ロシア部品番号 | 中国部品番号 |
| ONЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В |
| ONЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В |
| ONЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В |
| ONЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В |
| ONЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В |
| ONЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В |
| ロシア部品番号 | 中国部品番号 |
| ONЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В |
| ONЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В |
| ONЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В |
| ONЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В |
| ONЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В |
| ONЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В |
| FAQ | ロシアOHSコネクタのFAQ |
1.
サンプル注文は可能ですか？
はい、ロシア2PMコネクタのサンプル注文を歓迎し、品質をテストおよび確認してください。2.お支払い条件は何ですか？
通常、T/Tを受け付けております。通常のご注文の場合、支払い条件はデポジット30%、残金は出荷前に支払われます。
3.リードタイムはどのくらいですか？
通常、前払い金を受け取ってから10日かかります。
4.
梱包条件は何ですか？
まずビニール袋に入れ、次に小箱に入れ、最後に大きな中性カートンに入れます。5.
保証期間はどのくらいですか？
納品後1年間。
