| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RAYMO |
| モデル番号: | オンЦ-БС-1(2) |
| 最小注文数量: | 5 |
| 価格: | USD25 |
| 受渡し時間: | 5〜8週間 |
| 支払条件: | T/T |
| 供給の能力: | 2000pcs |
| ハイライト: | 7ピンバイエネットコネクター,工業機械のバイエネット接続器,ONC-BS-1 2 シリーズ ベヨネットコネクタ |
||
|---|---|---|---|
Prct Description 産業用ONTS-BS-1(2)コネクタ:
ONTS-BS-1(2)
OHSシリーズ バヨネット 超小型コネクタは、主にロシアのコネクタ技術を採用しています。このタイプのコネクタは、様々な電気、無線、制御機器のDCおよびAC回路で広く使用されています。プラグとソケットで構成され、取り付け用の多段階キーポジションを備えています。コネクタのカップリングモードはバヨネットタイプです。ソケットにはテールアタッチメントがなく、プラグにはストレートプラスチックテールアタッチメントがあります。同時に、ロシアのONTS-BS-1(2)シリーズのオリジナル部品と互換性があり、交換可能です。
ONTS-BS-1(2)コネクタは、直流、
交流（周波数3MHzまで）およびパルス電流の回路での使用を目的としています。
ONTS-BS-1(2)コネクタは、気密性の高いバヨネット接続と非気密性のケーブル
レセプタクルで構成されており、ハウジングの多極極性化により、
非認証された接続を防止します。
コネクタの接続はバヨネット式です。
プラグはシェルなしで、レセプタクルはストレートプラスチックシェル付きです。
コンタクトの配置、コンタクト数、コンタクト径は表1に示されています。
コネクタのコンタクトメッキ：ONTS-BS-1 - 銀、ONTS-BS-2 - 金。
コネクタは、気候条件での内部取り付け用に製造されており、
BR0.364.030 TU（ "5"の許容値）の技術的要件に準拠しています。

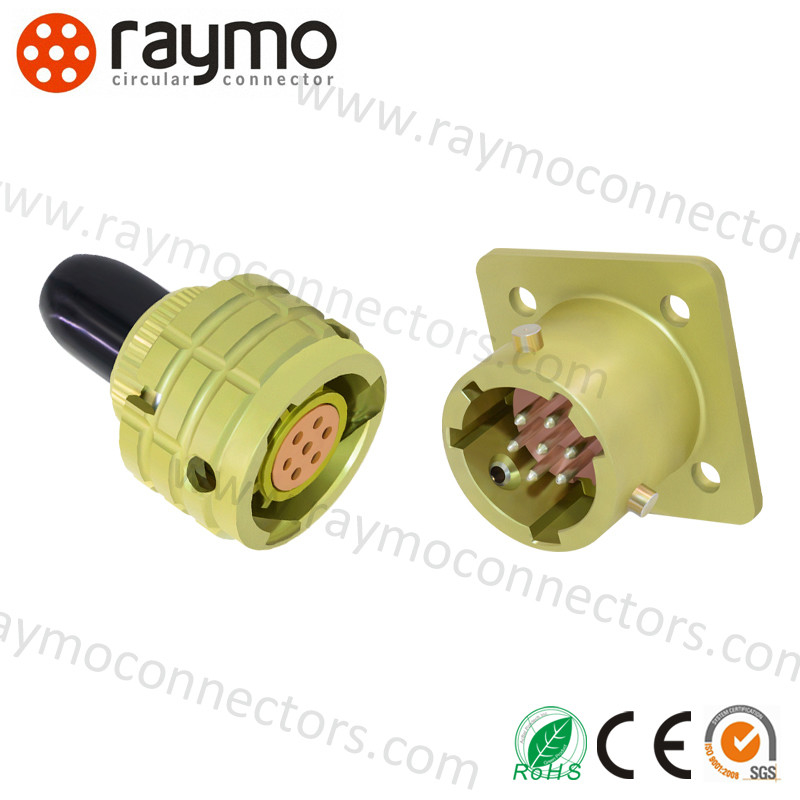

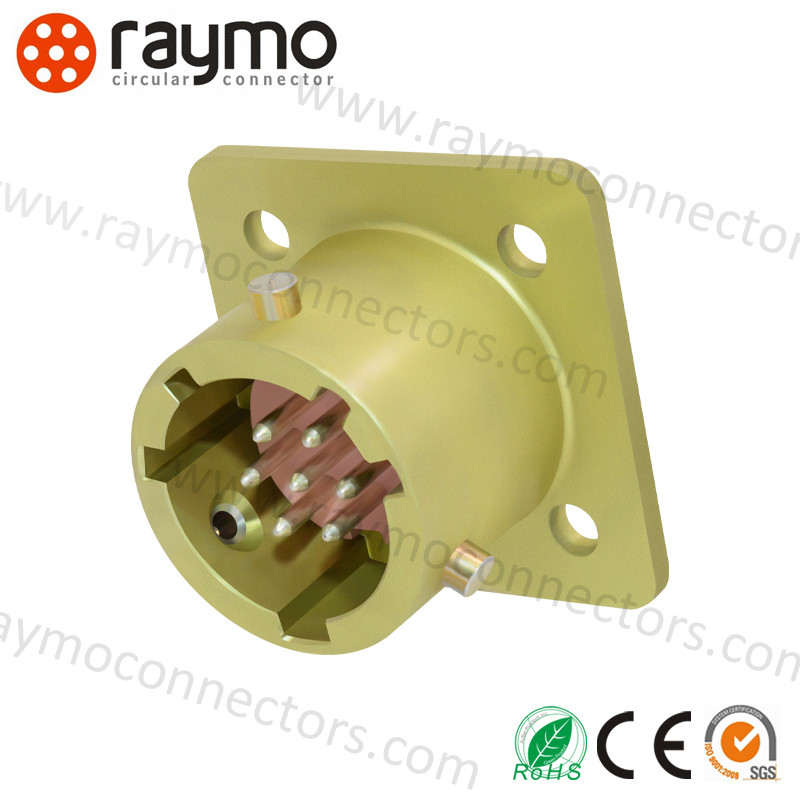

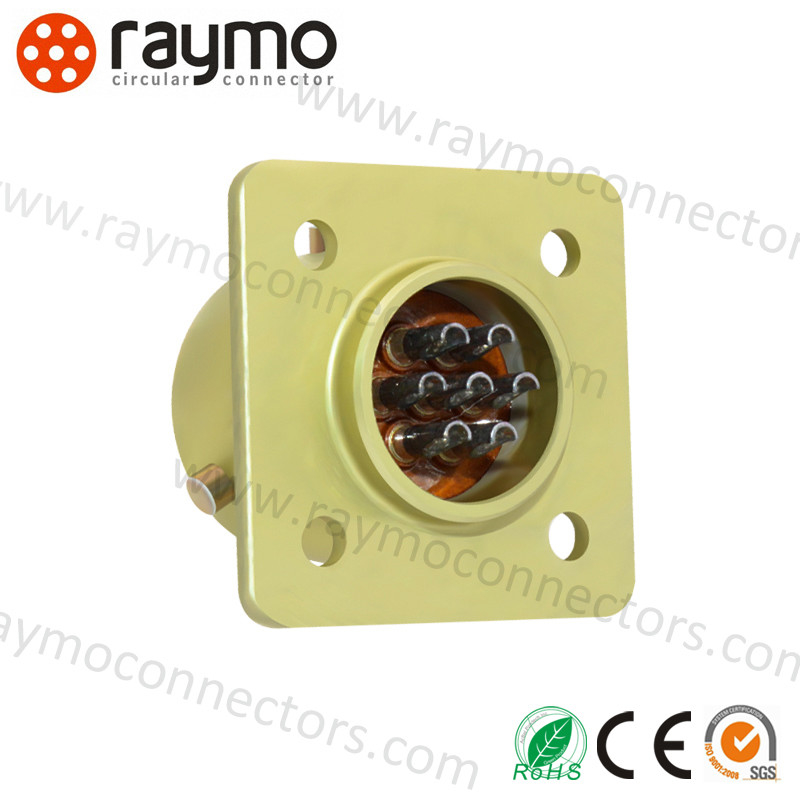

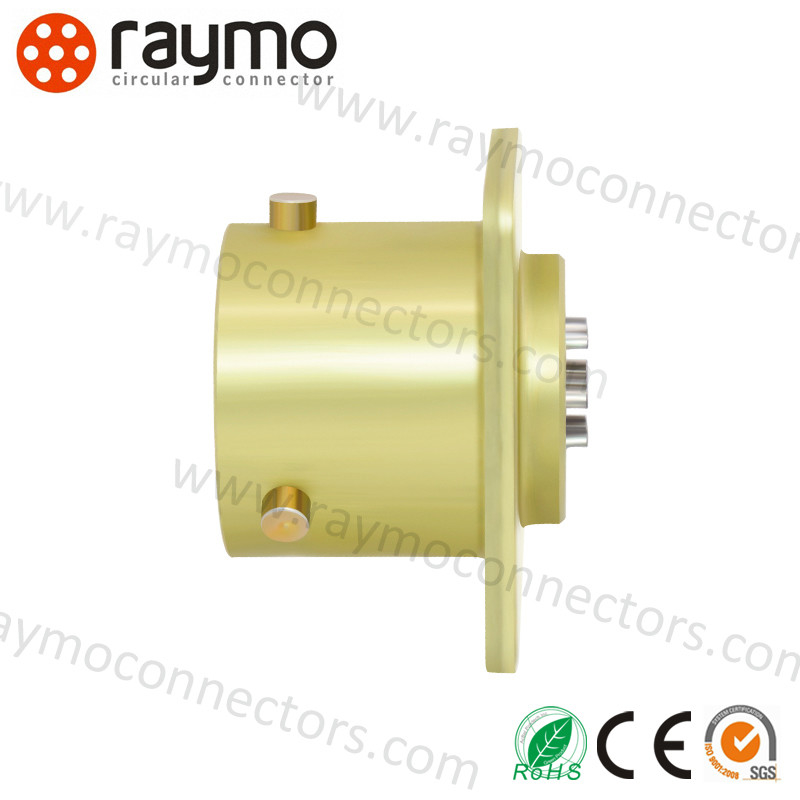

製品写真
製品データシート
| OHSシリーズ 超小型電気コネクタ |
|
| 1. 技術指標 |
|
| 指標 | 値 |
| 接触抵抗 | ≤5mΩ |
| 絶縁抵抗 | ≥1000MΩ（通常条件） |
| 周囲温度 | - 60℃～85℃ |
| 振動 | 1-5000Hz 20g |
| 衝撃 | 1000g（1回）; 100g（複数回） |
| コンタクト径 | Φ1.0mm |
| 機械的寿命 | 挿抜 250回 |
| 稼働時間 | 5000時間 |
| 保証 | 15年 |
| 2. 動作電流、動作電圧 |
|
|
|
|
| シェル標準サイズ | コンタクト数 | 単一コンタクト動作電流（A） | 総電流（A） | 動作電圧（V） |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| ロシア部品番号 | 中国部品番号 |
| ONTS-BS-1-4/10-B1-1-B | OHS-BC-1-4/10-B1-1-B |
| ONTS-BS-1-7/12-B1-1-B | OHS-BC-1-7/12-B1-1-B |
| ONTS-BS-1-10/14-B1-1-B | OHS-BC-1-10/14-B1-1-B |
| ONTS-BS-1-19/18-B1-1-B | OHS-BC-1-19/18-B1-1-B |
| ONTS-BS-1-32/22-B1-1-B | OHS-BC-1-32/22-B1-1-B |
| ONTS-BS-1-50/27-B1-1-B | OHS-BC-1-50/27-B1-1-B |
| ロシア部品番号 | 中国部品番号 |
| ONTS-BS-1-4/10-P2-1-B | OHS-BC-1-4/10-P2-1-B |
| ONTS-BS-1-7/12-P2-1-B | OHS-BC-1-7/12-P2-1-B |
| ONTS-BS-1-10/14-P2-1-B | OHS-BC-1-10/14-P2-1-B |
| ONTS-BS-1-19/18-P2-1-B | OHS-BC-1-19/18-P2-1-B |
| ONTS-BS-1-32/22-P2-1-B | OHS-BC-1-32/22-P2-1-B |
| ONTS-BS-1-50/27-P2-1-B | OHS-BC-1-50/27-P2-1-B |
よくある質問
ロシア製OHSコネクタに関するFAQ
1.サンプル注文は可能ですか？
はい、品質テストと確認のためにロシア製2PMコネクタのサンプル注文を歓迎します。
2. 支払い条件は何ですか？
通常、T/Tを受け付けます。通常のご注文の場合、支払い条件は30％のデポジット、残金は出荷前に支払われます。
3. リードタイムはどのくらいですか？
通常、前払い金を受け取ってから10日かかります。
4.梱包条件は何ですか？
まずビニール袋に入れ、次に小箱に入れ、最後に中性のカートンにまとめて梱包されます。
5.保証期間はどのくらいですか？
納品後1年間です。
