| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RAYMO |
| 証明: | CE/ROHS/REACH/SGS/ISO9001 |
| モデル番号: | オンЦ-БС-1-7/12-В1-1-В |
| 最小注文数量: | 5pcs |
| 価格: | 3-5USD |
| パッケージの詳細: | PEバッグとカートン |
| 受渡し時間: | 5-7営業日 |
| 供給の能力: | 50000pcs/月 |
| シリーズ: | OHSシリーズ ベヨネット 超小型接続器 | モデル番号: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| シェルサイズ: | 10.12.14.18.22.27 | 連絡先: | 4.7.10.19.32.50 |
| 接続方法: | バヨネット接続 | シェル素材: | アルミニウム合金表面アンオード化処理 |
| 接触資料: | 銅合金 金/銀塗装 | 絶縁体: | ベークライト |
| ターミナル: | 半田 | 周囲温度: | -60〜+200 °C |
| ライフサイクル: | 500回 | ||
| ハイライト: | ウルトラスモール Ohs ロシアコネクター,オンツ-ブス-1-10/14-β1-1-в オンツ-ブス,10 ピンの種類 Ohs ロシア接続器 |
||
中国のOEMメーカー製、あらゆる種類の丸型コネクタ

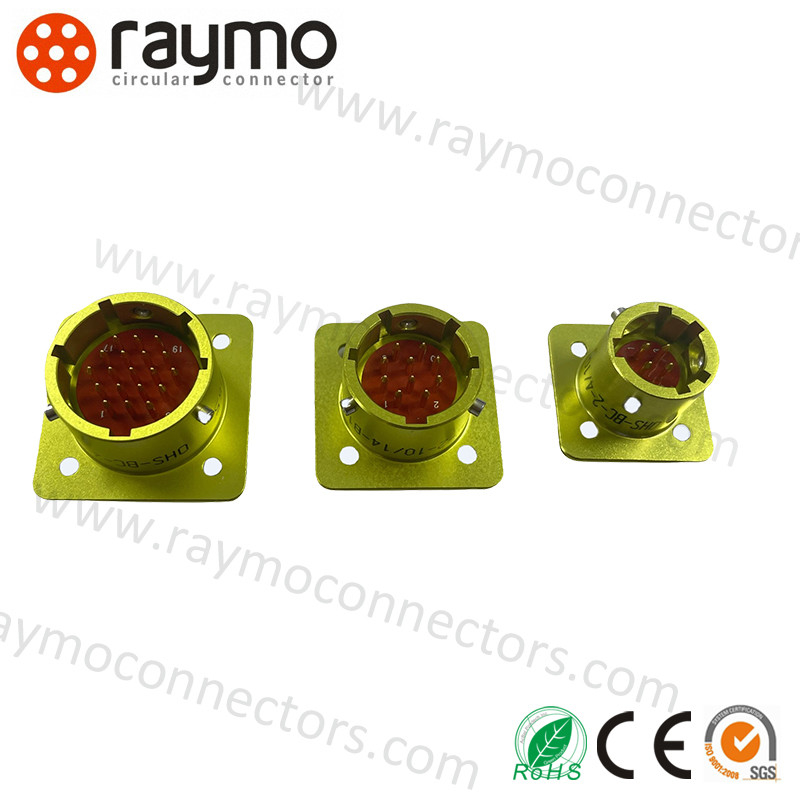

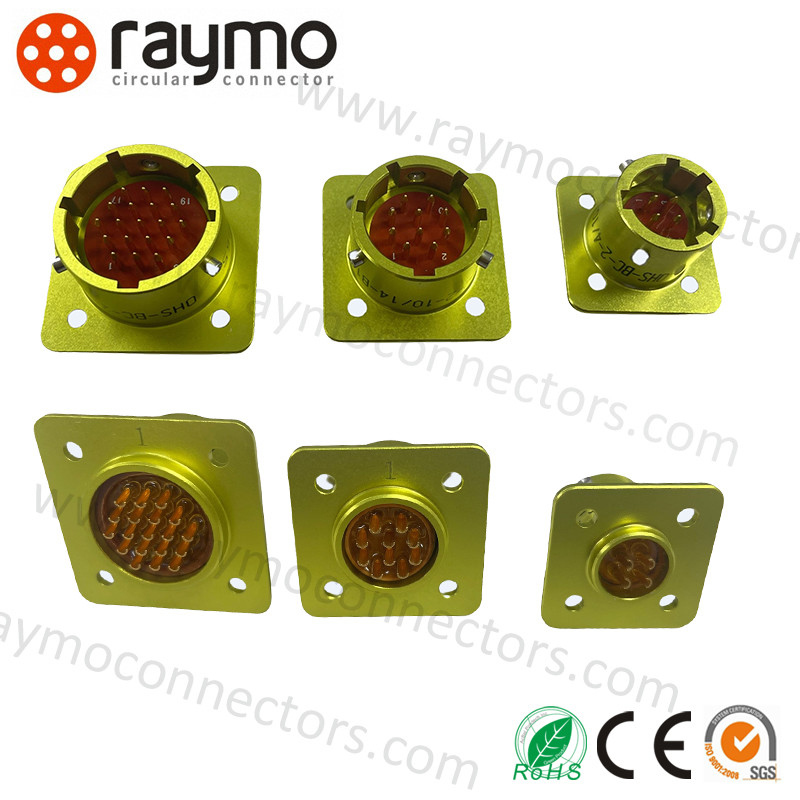

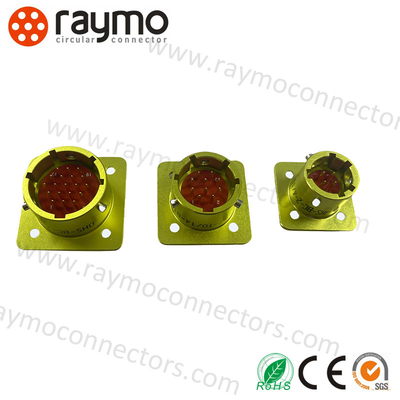

ONЦ-БС-1(2) OHSシリーズ円形電気コネクタは、バヨネット接続を採用し、コンタクト部端面接続は溶接されており、製品は高速接続・分離、小型、高密度、良好な耐環境性、高信頼性の特徴を持ち、ソケットはテールアタッチメントなし、プラグはストレートプラスチックテールアタッチメントが可能で、DC AC回路に適しています。
同時に、ロシア製 ONЦ-БС-1(2)シリーズのオリジナル部品と互換性があり、交換可能です。
ONЦ-БС-1(2)コネクタは、直流、
交流（周波数3MHzまで）、パルス電流の電気回路での使用を目的としています。

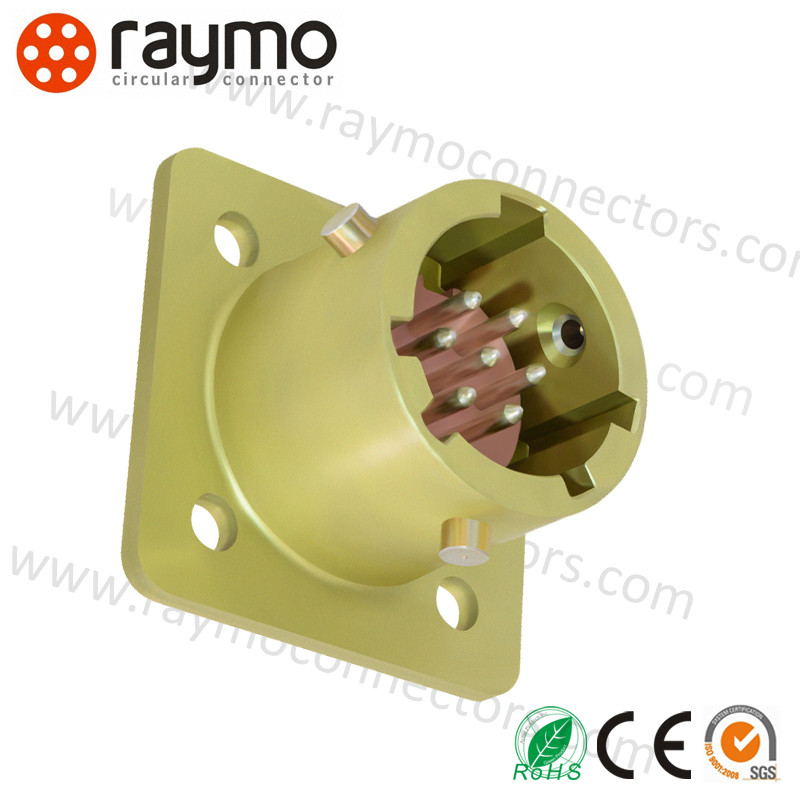

ONЦ-БС-1(2)コネクタは、気密接続シェルと非気密ケーブルソケットで構成されており、
バルク取り付け用のソケットは、シェルに複数の極性化があり、
非認証の接続から保護されています。
コネクタの接続はバヨネット式です。

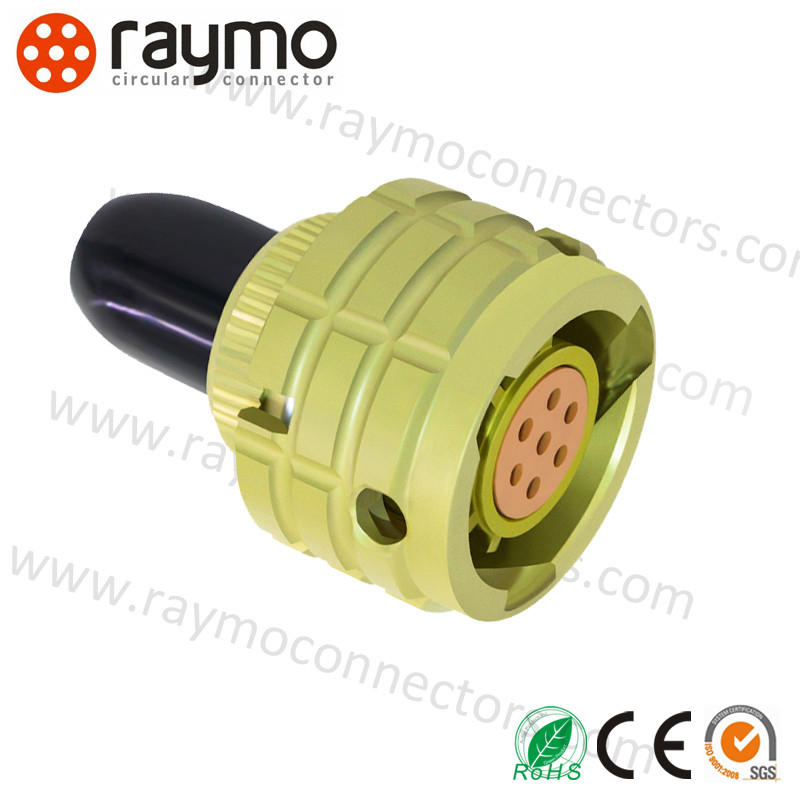

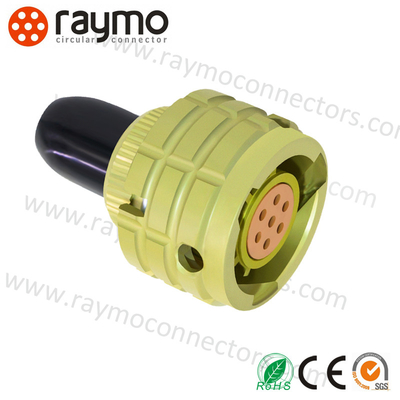

シェルは外装なしで製造され、ソケットはストレートプラスチックシェル付きです。
コンタクトの配置、コンタクト数、コンタクト径は表1に示されています。
コネクタのコンタクトメッキ: ONЦ-БС-1は銀メッキ、ONЦ-БС-2は金メッキです。
コネクタは、気候条件に合わせたバルク取り付け用に製造されており、
BR0.364.030 TUの技術仕様に準拠しています（「5」の許容誤差）。
| 指標 | 値 |
| 接触抵抗 | ≤5mΩ |
| 絶縁抵抗 | ≥1000MΩ（通常条件） |
| 周囲温度 | - 60℃～85℃ |
| 振動 | 1-5000Hz 20g |
| 衝撃 | 1000g（1回）; 100g（複数回） |
| コンタクト径 | Φ1.0mm |
| 機械的寿命 | 挿抜250回 |
| 稼働時間 | 5000時間 |
| 単一コンタクト動作電流（A） | 合計電流（A） | 動作電圧（V） | 10 | 4 |
| 30 | 15 | 250 | 12 | for |
| 3.1 | 22 | 250 | 1.8 | for |
| 3 | 30 | 250 | 18 | for |
| 2.1 | 40 | 250 | 22 | for |
| 1.8 | 60 | 250 | 27 | for |
| 1.5 | 75 | 250 | モデル説明 | for |
| C | バヨネット | 4(10) | B | 1(2) | 1(2,3) | B | 円形 | バヨネット |
| 超小型 | 1 銀メッキ、2 金メッキ | コンタクト数 / シェル標準サイズ | B - 角型レセプタクル（ピン）、P - 円形プラグ（ソケット） | 1. テールアタッチメントなし 2. シールドなしストレートテールアタッチメント付き | キー位置 | 全天候型 | タイプ: 1-テールアタッチメントなし for | ONЦ-БС-1(2) |
| Amphenol部品番号 | ONЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В |
| ONTS-BS-1-4/10-V1-1-V | ONЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В |
| ONTS-BS-1-7/12-V1-1-V | ONЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В |
| ONTS-BS-1-10/14-V1-1-V | ONЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В |
| ONTS-BS-1-19/18-V1-1-V | ONЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В |
| ONTS-BS-1-32/22-V1-1-V | ONЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В |
| ONTS-BS-1-50/27-V1-1-V | タイプ: 2-シールドなしストレートテールアタッチメント付き for | ONЦ-БС-1(2) |
| Amphenol部品番号 | ONЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В |
| ONTS-BS-1-4/10-R12-1-V | ONЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В |
| ONTS-BS-1-7/12-R12-1-V | ONЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В |
| ONTS-BS-1-10/14-R12-1-V | ONЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В |
| ONTS-BS-1-19/18-R12-1-V | ONЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В |
| ONTS-BS-1-32/22-R12-1-V | ONЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В |
| ONTS-BS-1-50/27-R12-1-V | 会社情報 工業用 ONЦ-БС コネクタ | SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITEDは、あらゆる種類のコネクタおよび特殊ケーブルの設計・製造の専門家として、各種ケーブルおよび関連コネクタアダプタの開発・製造において豊富な経験を積んでいます。RED/Teradek Bond/ARRIカメラケーブル、Canon/Sonyカメラ電源ケーブル、SDIケーブル、USBケーブル、ビデオケーブル、CCDケーブルなど。様々な用途や要件に対応するOEM/ODMサービスを提供しています。 |
当社は常に革新の精神を貫き、M5、M8、M9、M12、M16、M23などのデータコネクタを含む新製品シリーズを導入し続けています。IP68、ISO9001、Rohs、CE、REACH認証を取得しています。
工業用 ONЦ-БС コネクタ カスタマイズ:
RAYMO LEMO 円形プッシュプルコネクタ
円形プッシュプルコネクタのテクニカルサポートとサービス
当社は、優れた顧客サービスを提供することに専念しており、お客様からのご質問や技術サポートには24時間年中無休で対応いたします。
保証延長や製品アップグレードなどの幅広いアフターサービスも提供しています。
ご質問やご不明な点がございましたら、お気軽にお問い合わせください。
よくある質問:
Q1. サンプルはもらえますか？
Q2. 生産リードタイムはどうですか？
在庫があり、5,000個未満の場合は迅速に納品できます。
Q3. 商品はどのように発送され、到着までどのくらいかかりますか？
DHL、UPS、FedEx、TNT、SF、またはEMSで発送することが多いです。通常、到着まで3〜5日かかります。
Q4. OEMは利用可能ですか？
はい。当社は、お客様の設計とアイデアを実際の製品に反映させる豊富な経験と優れた能力を持っています。通常、金型設計から最終生産まで、新しい製品には約20日から30日かかります。
