| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RAYMO |
| 証明: | CE/ROHS/REACH/SGS/ISO9001 |
| モデル番号: | オンЦ-БС-1-4/10-В1-1-В |
| 最小注文数量: | 5pcs |
| 価格: | 3-5USD |
| パッケージの詳細: | PEバッグとカートン |
| 受渡し時間: | 5-7営業日 |
| 供給の能力: | 50000pcs/月 |
| シリーズ: | OHSシリーズ ベヨネット 超小型接続器 | モデル番号: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| シェルサイズ: | 10.12.14.18.22.27 | 連絡先: | 4.7.10.19.32.50 |
| 接続方法: | バヨネット接続 | シェル素材: | アルミニウム合金表面アンオード化処理 |
| 接触資料: | 銅合金 金/銀塗装 | 絶縁体: | ベークライト |
| ターミナル: | 半田 | 周囲温度: | -60〜+200 °C |
| ライフサイクル: | 500回 | ||
| ハイライト: | バヨネット接続 超小型接続,オンЦ-БС-1-4/10-В1-1-Вコネクタ,オンЦ-БС-1-4/10-В1-1-В |
||

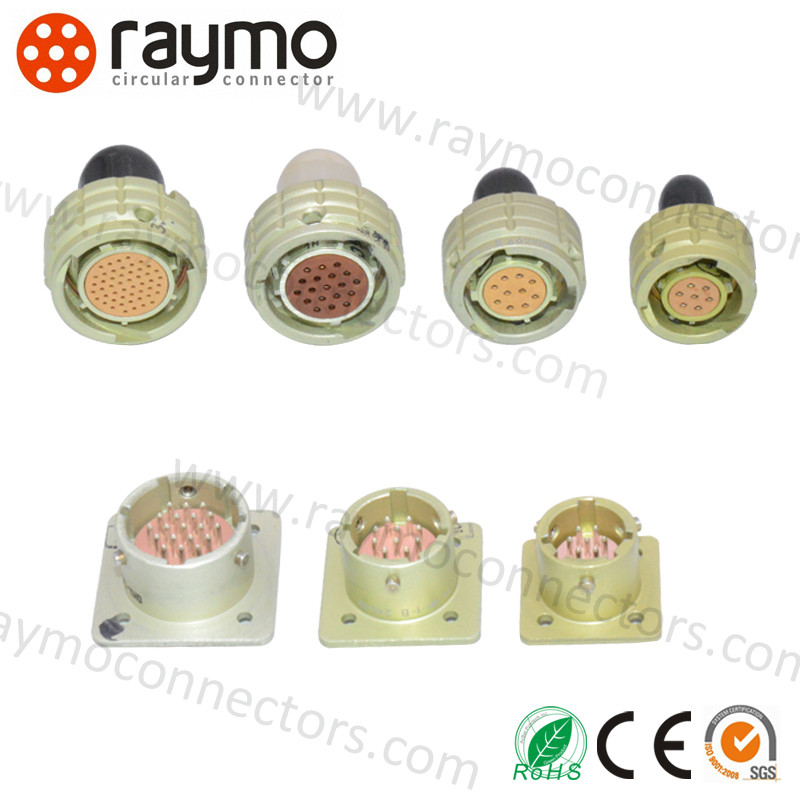

中国のOEMメーカー製、あらゆる種類の丸型コネクタ
ONЦ-БС-1(2) OHSシリーズ円形電気コネクタは、バヨネット接続を採用し、コンタクト部分の端部接続は溶接されており、製品は高速接続・分離、小型、高密度、良好な耐環境性、高信頼性の特徴を持ち、ソケットにはテールアタッチメントがなく、プラグはストレートプラスチックテールアタッチメントを取ることができ、DC AC回路に適しています。
同時に、ロシア製 ONЦ-БС-1(2)シリーズのオリジナル部品と互換性があり、交換可能です。
ONЦ-БС-1(2)コネクタは、直流、
交流（周波数3MHzまで）およびパルス電流での動作を目的としています。

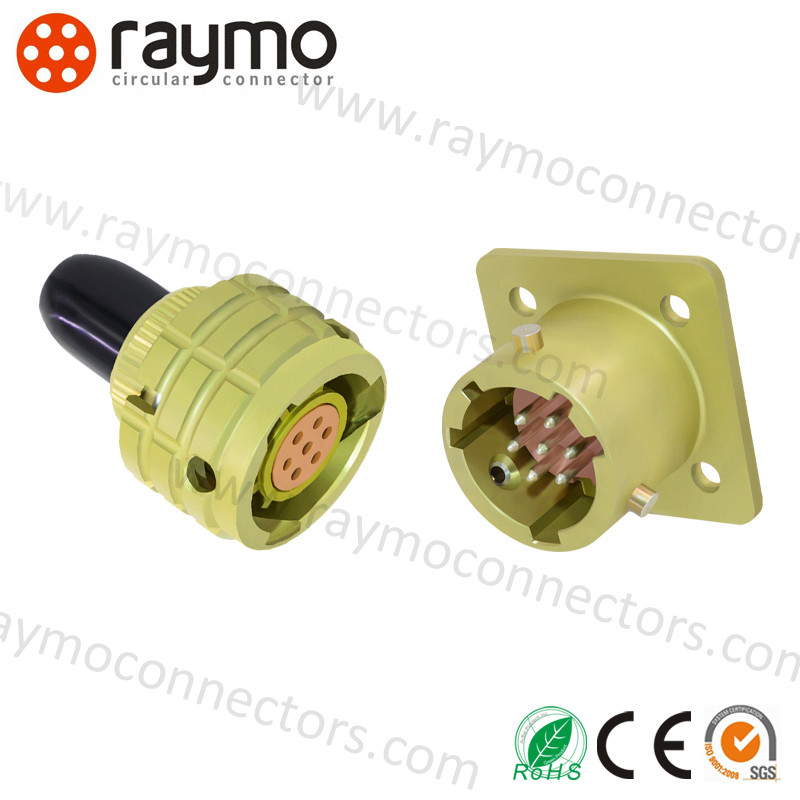

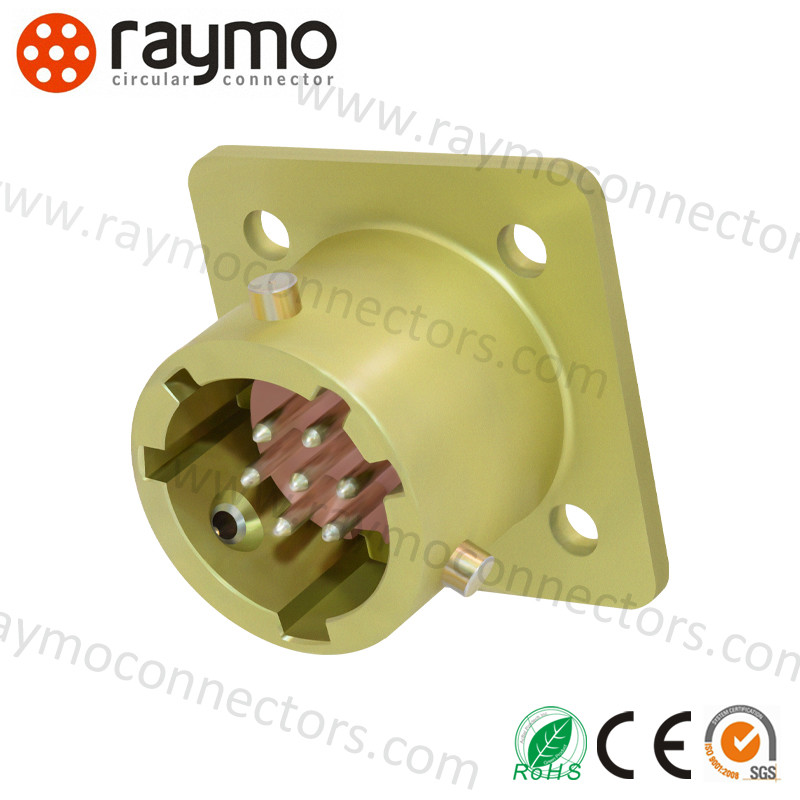

ONЦ-БС-1(2)コネクタは、気密接続プラグと非気密ケーブルレセプタクルで構成されており、ハウジングの多極分極を備え、
非認証された接続から保護します。
コネクタの接続はバヨネット式です。

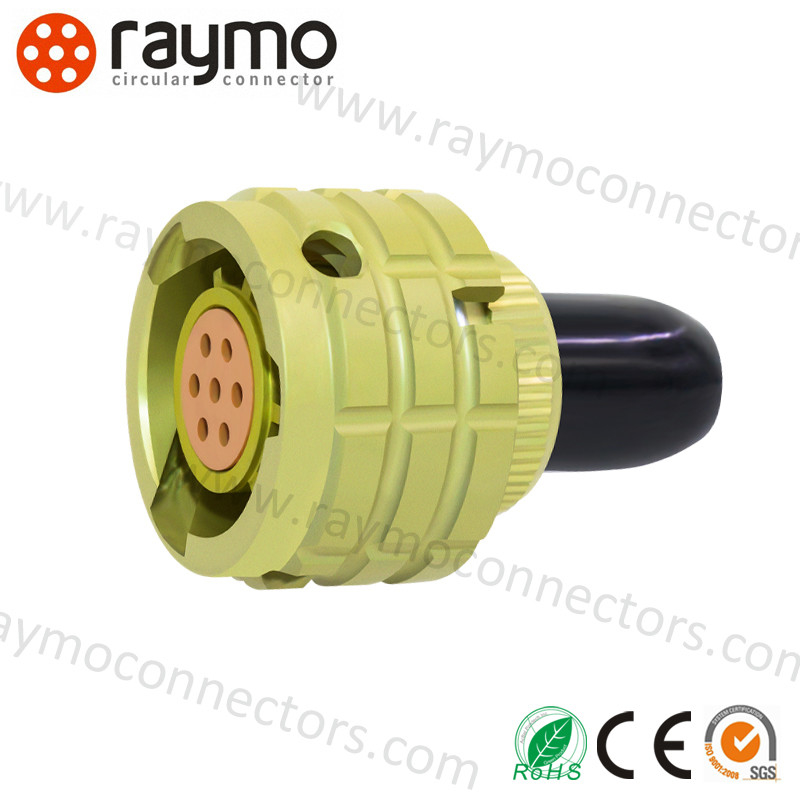

プラグはシェルなしで製造され、レセプタクルはストレートプラスチックシェル付きです。
コンタクトの配置、数、直径のスキームは表1に示されています。
コネクタのコンタクトメッキ: ONЦ-БС-1 - 銀メッキ、ONЦ-БС-2 - 金メッキ。
コネクタは、気候条件での屋内設置用に製造されており、
BR0.364.030 TUの技術要件（「5」の許容誤差）に準拠しています。
産業用
| 値 | 接触抵抗 |
| ≤5mΩ | 絶縁抵抗 |
| ≥1000MΩ（通常条件） | 周囲温度 |
| - 60℃～85℃ | 振動 |
| 1-5000Hz 20g | 衝撃 |
| 1000g（1回）; 100g（複数回）; | コンタクト径 |
| Φ1.0mm | 機械的寿命 |
| 挿抜 250回 | 稼働時間 |
| 5000時間 | ONЦ-БС-1(2) OHS コネクタの動作電流、動作電圧 |
| 合計電流（A） | 動作電圧（V） | 10 | 4 | 3.7 |
| 250 | 250 | 12 | 7 | ONЦ-БС-1(2) |
| 22 | 250 | 14 | 60 | ONЦ-БС-1(2) |
| 30 | 250 | 18 | 19 | ONЦ-БС-1(2) |
| 40 | 250 | 22 | 32 | ONЦ-БС-1(2) |
| 60 | 250 | 27 | 50 | ONЦ-БС-1(2) |
| 75 | 250 | モデル説明 | for | ONЦ-БС-1(2) |
| 1(2) | 超小型 | B(P) | 円形 | 1(2,3) | B | 円形 | バヨネット | 超小型 |
| 1 銀メッキ、2 金メッキ | コンタクト数 / シェル標準サイズ | B - 角型レセプタクル（ピン）、P - 円形プラグ（ソケット） | 1. テールアタッチメントなし 2. シールドなしストレートテールアタッチメント付き | キー位置 | 全天候型 | タイプ: 1 - テールアタッチメントなし for | ONЦ-БС-1(2) | OHS コネクタ |
| ONЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ONЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ONЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ONЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ONЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ONЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
| タイプ: 2 - シールドなしストレートテールアタッチメント付き for | ONЦ-БС-1(2) | OHS コネクタ |
| ONЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ONЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ONЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ONЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ONЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ONЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
