| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RAYMO |
| 証明: | CE/ROHS/REACH/SGS/ISO9001 |
| モデル番号: | オンЦ-БС-1-7/12-Р12-1-В |
| 最小注文数量: | 5pcs |
| 価格: | 5.6-20.3 |
| パッケージの詳細: | PEバッグとカートン |
| 受渡し時間: | 5-7営業日 |
| 供給の能力: | 50000pcs/月 |
| シリーズ: | OHSシリーズ ベヨネット 超小型接続器 | モデル番号: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| シェルサイズ: | 10.12.14.18.22.27 | 連絡先: | 4.7.10.19.32.50 |
| 接続方法: | バヨネット接続 | シェル素材: | アルミニウム合金表面アンオード化処理 |
| 接触資料: | 銅合金 金/銀塗装 | 絶縁体: | ベークライト |
| ターミナル: | 半田 | 周囲温度: | -60〜+200 °C |
| ライフサイクル: | IP67500 タイム | ||

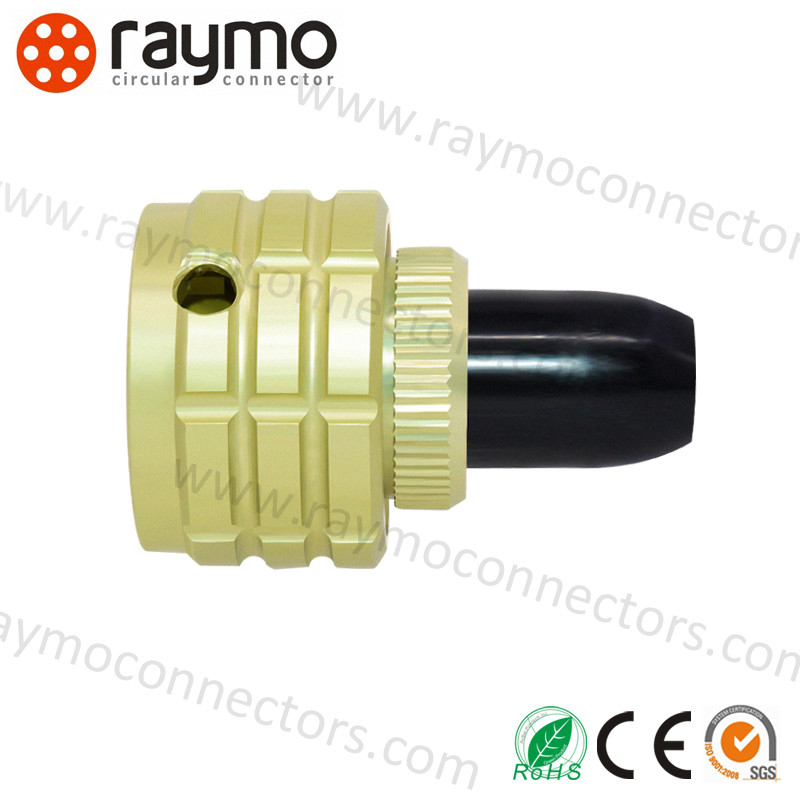

| ハイライト: | 4ピン 女性プラグ OHSコネクタ,オンЦ-БС-1-4/10-P12-1-B 接続器,オンЦ-БС-1-4/10-P12-1-B |
||
中国のOEMメーカーからのすべてのタイプの丸型コネクタ

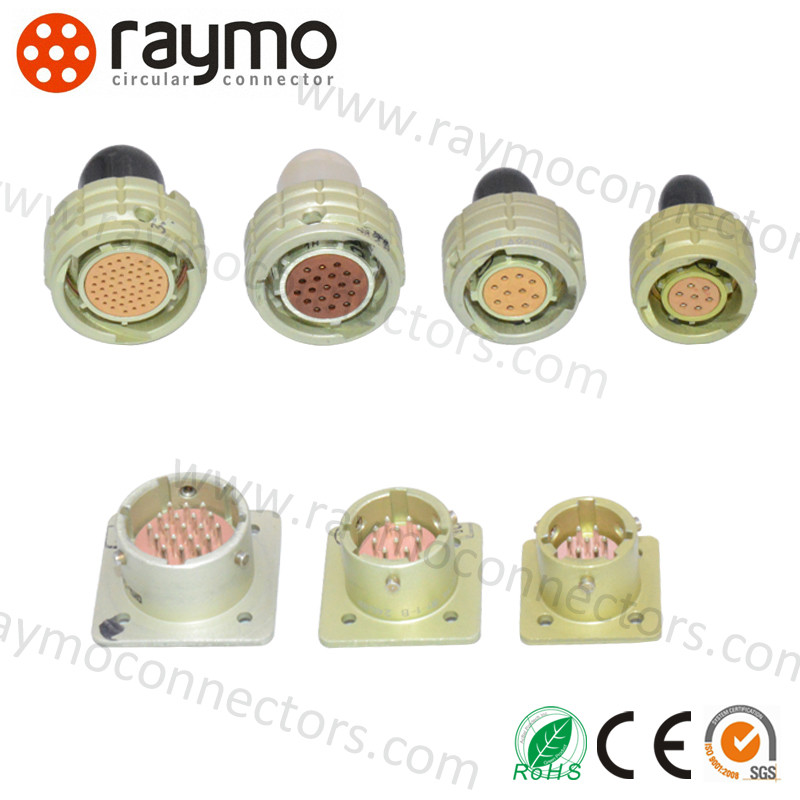

ONC-BS-1(2) OHSシリーズ丸型電気コネクタは、接続方法にバヨネット接続を採用し、接触部の端子接続形式は溶接で、prctは高速接続・分離、小型、高密度、優れた耐環境性、高い信頼性を特徴とし、テールアタッチメントのないソケット、プラグはストレートプラスチックテールアタッチメントを使用でき、DC AC回路に適しています。
同時に、ロシアのONC-BS-1(2)シリーズのオリジナル部品とのマッチングと交換が可能です。
ONC-BS-1(2)コネクタは、電気回路の恒久的、
過渡的（最大3MHz）およびインパルス電流での作業を目的としています。
ONC-BS-1(2)コネクタは、気密性の高い取り付けられたハウジングと非気密性のケーブル
取り付け用のソケットで構成されており、ハウジングの多極化、保護
非サンクション化された接触からのものです。
コネクタの接続はバヨネット式です。
ハウジングは、ストレートプラスチックハウジングを備えたハウジングなしで製造されています。
コンタクトの配置、数量、直径は表1に示されています。
コネクタのコンタクトのコーティング：ONC-BS-1 - 銀、ONC-BS-2 - 金。
コネクタは、技術的条件BR0.364.030 TU（受入番号「5」）に準拠した、
内部取り付け用に製造されています。
| インジケーター | 値 |
| 接触抵抗 | ≤5mΩ |
| 絶縁抵抗 | ≥1000MΩ（通常の状態） |
| 周囲温度 | - 60°C~85°C |
| 振動 | 1-5000HZ 20g |
| 衝撃 | 1000g（1回）;100g（複数回）; |
| 接触直径 | Φ1.0mm |
| 機械的寿命 | 250回の挿入と取り外し |
| 稼働時間 | 5000時間 |
| シェル標準サイズ | コンタクト数 | 単一コンタクト動作電流（A） | 総電流（A） | 動作電圧（V） |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |

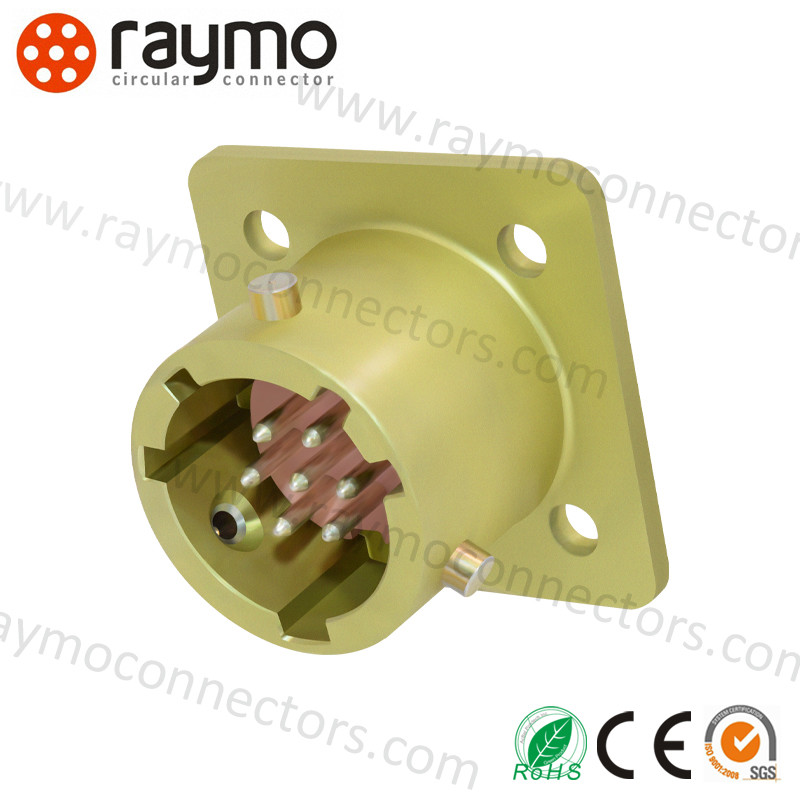

| 丸型 | バヨネット | 超小型 | 1 銀メッキ、2 金メッキ | コンタクト数/シェル標準サイズ | B - 角型レセプタクル（ピン）、P - 丸型プラグ（ソケット） | 1. テールアタッチメントなし 2. シールドなしストレートテールアタッチメント付き | キー位置 | 全天候型 |
| ロシア部品番号 | 中国部品番号 | Amphenol部品番号 |
| ONC-BS-1-4/10-B1-1-V | OHS-BC-1-4/10-B1-1-V | ONTS-BS-1-4/10-V1-1-V |
| ONC-BS-1-7/12-B1-1-V | OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V |
| ONC-BS-1-10/14-B1-1-V | OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V |
| ONC-BS-1-19/18-B1-1-V | OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V |
| ONC-BS-1-32/22-B1-1-V | OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V |
| ONC-BS-1-50/27-B1-1-V | OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V |
| ロシア部品番号 | 中国部品番号 | Amphenol部品番号 |
| ONC-BS-1-4/10-R12-1-V | OHS-BC-1-4/10-P2-1-V | ONTS-BS-1-4/10-R12-1-V |
| ONC-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-V | ONTS-BS-1-7/12-R12-1-V |
| ONC-BS-1-10/14-R12-1-V | OHS-BC-1-10/14-P2-1-V | ONTS-BS-1-10/14-R12-1-V |
| ONC-BS-1-19/18-R12-1-V | OHS-BC-1-19/18-P2-1-V | ONTS-BS-1-19/18-R12-1-V |
| ONC-BS-1-32/22-R12-1-V | OHS-BC-1-32/22-P2-1-V | ONTS-BS-1-32/22-R12-1-V |
| ONC-BS-1-50/27-R12-1-V | OHS-BC-1-50/27-P2-1-V | ONTS-BS-1-50/27-R12-1-V |
