| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RAYMO |
| 証明: | CE/ROHS/REACH/SGS/ISO9001 |
| モデル番号: | オンЦ-БС-1-7/12-Р12-1-В |
| 最小注文数量: | 1pcs |
| 価格: | 5.6-20.3 |
| パッケージの詳細: | PEバッグとカートン |
| 受渡し時間: | 5-7営業日 |
| 供給の能力: | 50000pcs/月 |
| シリーズ: | OHSシリーズ ベヨネット 超小型接続器 | モデル番号: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| シェルサイズ: | 10.12.14.18.22.27 | 連絡先: | 4.7.10.19.32.50 |
| 接続方法: | バヨネット接続 | シェル素材: | アルミニウム合金表面アンオード化処理 |
| 接触資料: | 銅合金 金/銀塗装 | 絶縁体: | ベークライト |
| ターミナル: | 半田 | 周囲温度: | -60〜+200 °C |
| ライフサイクル: | IP67500 タイム | ||
| ハイライト: | ロシアのコネクタONЦ-БС-1-7/12,オンЦ-БС-1-7/12-Р12-1-Вコネクター,オンЦ-БС-1-7/12-Р12-1-В |
||

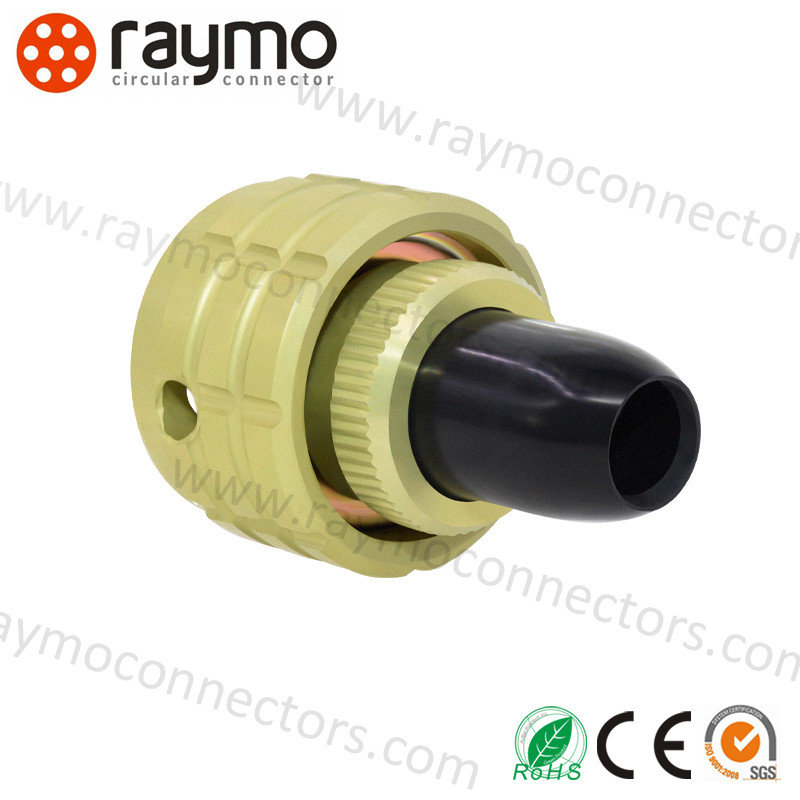

ONC-BS-1(2) OHSシリーズ丸型電気コネクタは、接続方法にバヨネット接続を採用し、コンタクト部の端子接続形式は溶接です。prctは、高速接続と分離、小型、高密度、優れた耐環境性、高い信頼性を特徴としています。テールアタッチメントのないソケット、プラグはストレートプラスチックテールアタッチメントを使用でき、DC AC回路に適しています。
同時に、ロシアのONC-BS-1(2)シリーズのオリジナル部品と互換性があり、交換可能です。
ONC-BS-1(2)コネクタは、主に一定の
周波数（最大3MHz）およびインパルス電流の電気回路で使用するために設計されています。
ONC-BS-1(2)コネクタは、気密性の高いハウジングと非気密性のケーブル
ソケットで構成されており、大量の取り付けが可能で、
非サンクション化された接続からの保護。
コネクタの接続 - バヨネット。
ハウジングは、非腐食性、ソケットは、ストレートプラスチックハウジングです。
コンタクト配置、数量、およびコンタクトの直径は、表1に示されています。
コネクタのコンタクトのコーティング：ONC-BS-1 - 銀、ONC-BS-2 - 金。
コネクタは、技術的条件BR0.364.030 TU（受入番号「5」）に準拠して、
内部取り付け用に製造されています。
| インジケータ | 値 |
| 接触抵抗 | ≤5mΩ |
| 絶縁抵抗 | ≥1000MΩ（通常条件下） |
| 周囲温度 | - 60°C~85°C |
| 振動 | 1-5000HZ 20g |
| 衝撃 | 1000g（1回）;100g（複数回）; |
| コンタクト直径 | Φ1.0mm |
| 機械的寿命 | 250回の挿入と取り外し |
| 稼働時間 | 5000時間 |
| シェル標準サイズ | コンタクト数 | シングルコンタクト動作電流（A） | 総電流（A） | 動作電圧（V） |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |

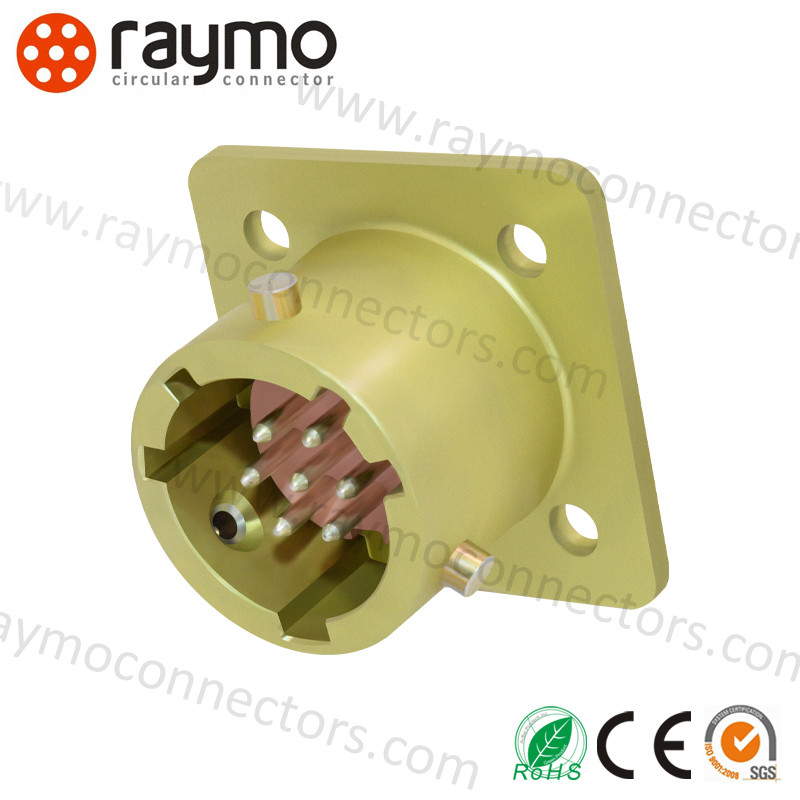

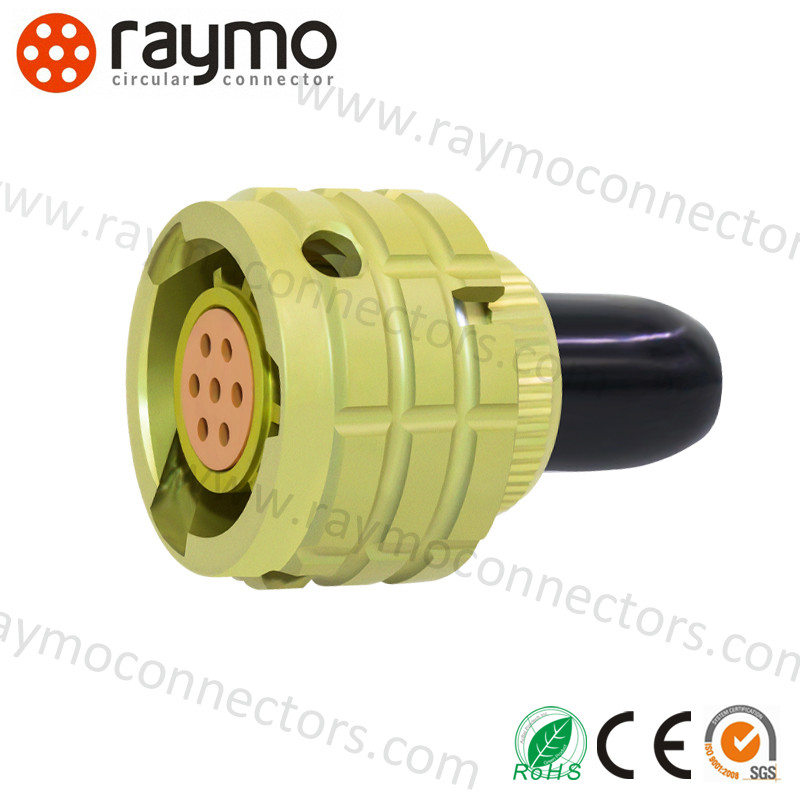

| 丸型 | バヨネット | 超小型 | 1 銀メッキ、2 金メッキ | コンタクト数/シェル標準サイズ | B - 角型レセプタクル（ピン）、P - 丸型プラグ（ソケット） | 1. テールアタッチメントなし 2. 非シールドストレートテールアタッチメント付き | キー位置 | 全天候型 |
| ロシア部品番号 | 中国部品番号 | アンフェノール部品番号 |
| ONC-BS-1-4/10-B1-1-V | OHS-BC-1-4/10-B1-1-V | ONTS-BS-1-4/10-V1-1-V |
| ONC-BS-1-7/12-B1-1-V | OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V |
| ONC-BS-1-10/14-B1-1-V | OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V |
| ONC-BS-1-19/18-B1-1-V | OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V |
| ONC-BS-1-32/22-B1-1-V | OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V |
| ONC-BS-1-50/27-B1-1-V | OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V |
| ロシア部品番号 | 中国部品番号 | アンフェノール部品番号 |
| ONC-BS-1-4/10-R12-1-V | OHS-BC-1-4/10-P2-1-V | ONTS-BS-1-4/10-R12-1-V |
| ONC-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-V | ONTS-BS-1-7/12-R12-1-V |
| ONC-BS-1-10/14-R12-1-V | OHS-BC-1-10/14-P2-1-V | ONTS-BS-1-10/14-R12-1-V |
| ONC-BS-1-19/18-R12-1-V | OHS-BC-1-19/18-P2-1-V | ONTS-BS-1-19/18-R12-1-V |
| ONC-BS-1-32/22-R12-1-V | OHS-BC-1-32/22-P2-1-V | ONTS-BS-1-32/22-R12-1-V |
| ONC-BS-1-50/27-R12-1-V | OHS-BC-1-50/27-P2-1-V | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITEDは、あらゆる種類のコネクタと特殊ケーブルの設計と製造を専門としており、あらゆる種類のケーブルとその関連コネクタアダプタの開発と製造において豊富な経験を積んでいます。RED/Teradek Bond/ARRIカメラケーブル、Canon / Sonyカメラ電源ケーブル、SDIケーブル、USBケーブル、ビデオケーブル、CCDケーブルなど。さまざまなOEM/ODMサービスを提供し、さまざまなアプリケーションと要件に対応します。

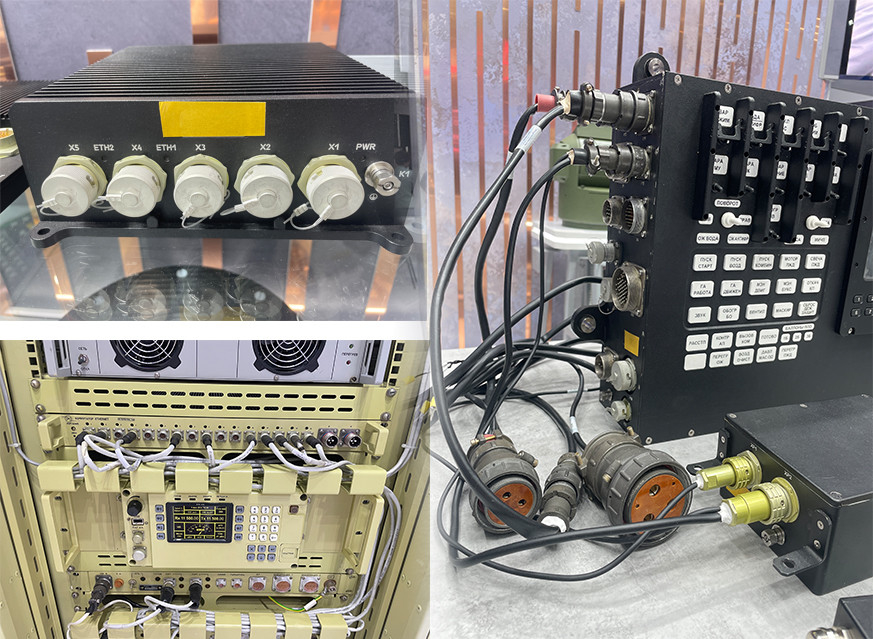

当社のprctsは、産業用制御デバイス、医療機器、測定および検査機器、オーディオ&ビジュアル機器、軍事など、さまざまな過酷な環境および用途で広く使用されています。さらに、多くの主要サプライヤーとの優れた互換性があります。
