| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RAYMO |
| 証明: | CE/ROHS/REACH/SGS/ISO9001 |
| モデル番号: | OHS-BC-1-4/10-P12-1-B |
| 最小注文数量: | 1pcs |
| 価格: | 5.6-20.3 |
| パッケージの詳細: | PEバッグとカートン |
| 受渡し時間: | 5-7営業日 |
| 供給の能力: | 50000pcs/月 |
| シリーズ: | OHSシリーズ ベヨネット 超小型接続器 | モデル番号: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| シェルサイズ: | 10.12.14.18.22.27 | 連絡先: | 4.7.10.19.32.50 |
| 接続方法: | バヨネット接続 | 接触資料: | 銅合金 金/銀塗装 |
| シェル素材: | アルミニウム合金表面アンオード化処理 | 絶縁体: | ベークライト |
| ターミナル: | 半田 | 周囲温度: | -60〜+200 °C |
| ライフサイクル: | IP67500 タイム | ||
| ハイライト: | 4ピン 女性プラグ OHSコネクタ,オンЦ-БС-1-4/10-P12-1-B 接続器,オンЦ-БС-1-4/10-P12-1-B |
||

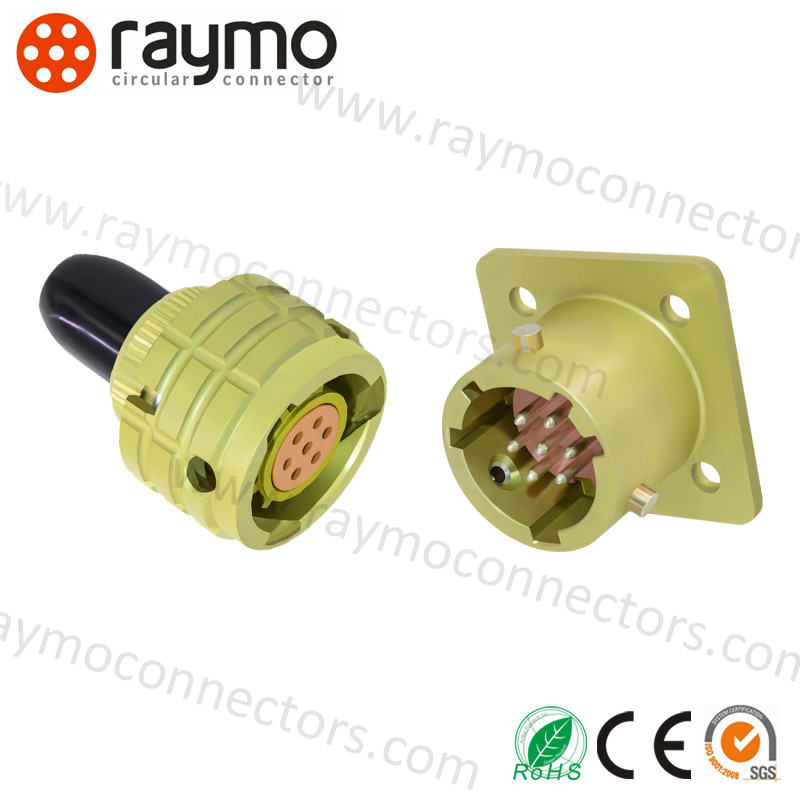

ОНЦ-БС-1(2) OHSシリーズ円形電気コネクタ、接続方式はバヨネット接続を採用、コンタクト部端部接続形式は溶接、prctは高速接続・分離、小型、高密度、良好な耐環境性、高信頼性という特徴を持ち、ソケットはテールアタッチメントなし、プラグはストレートプラスチックテールアタッチメントが可能で、DC AC回路に適しています。
同時に、ロシアのОНЦ-БС-1(2)シリーズのオリジナル部品と互換性があり、交換可能です。
| 指標 | 値 |
| 接触抵抗 | ≤5mΩ |
| 絶縁抵抗 | ≥1000MΩ（通常条件） |
| 周囲温度 | - 60℃～85℃ |
| 振動 | 1-5000Hz 20g |
| 衝撃 | 1000g（1回）; 100g（複数回）; |
| コンタクト径 | Φ1.0mm |
| 機械的寿命 | 挿抜 250回 |
| 稼働時間 | 5000時間 |
| シェル標準サイズ | コンタクト数 | 単一コンタクト動作電流（A） | 合計電流（A） | 動作電圧（V） |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |

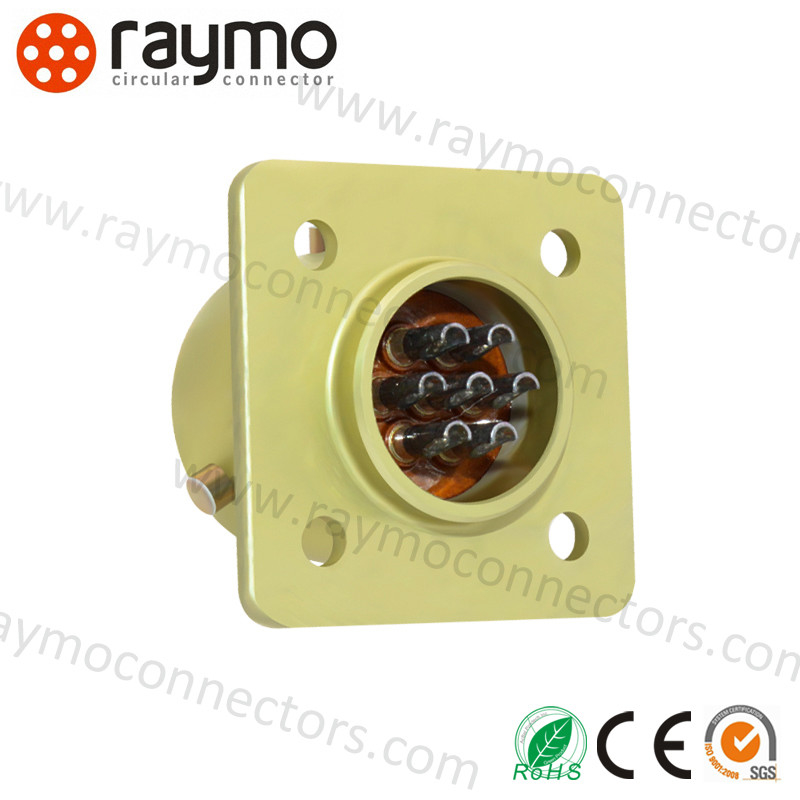

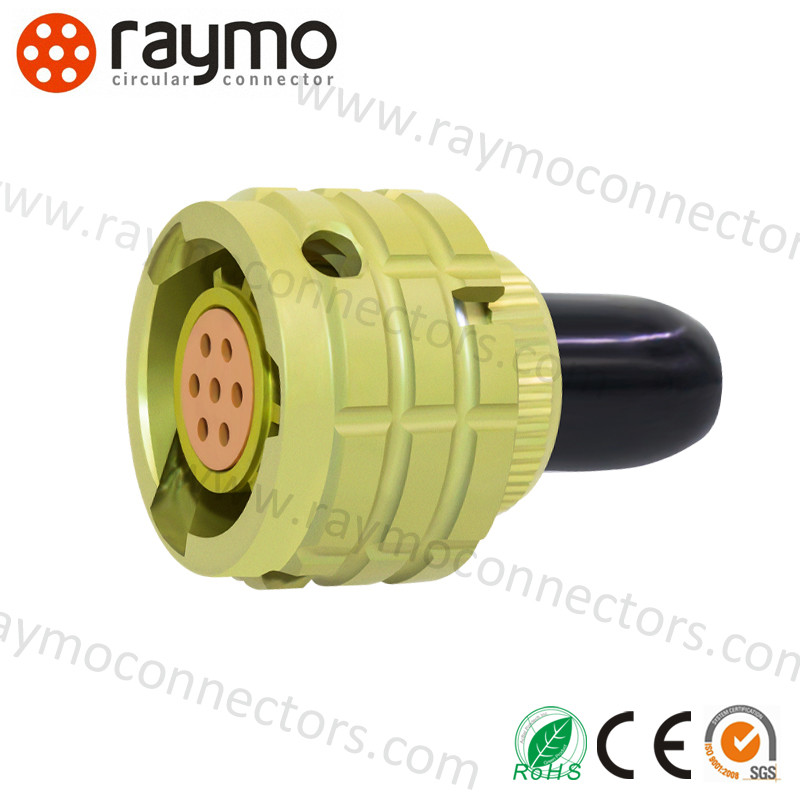

| 円形 | バヨネット | 超小型 | 1 銀メッキ、2 金メッキ | コンタクト数 / シェル標準サイズ | B - 角型レセプタクル（ピン）、P - 円形プラグ（ソケット） | 1. テールアタッチメントなし 2. シールドなしストレートテールアタッチメント付き | キー位置 | 全天候型 |
| ロシア部品番号 | 中国部品番号 | Amphenol部品番号 |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
| ロシア部品番号 | 中国部品番号 | Amphenol部品番号 |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITEDは、あらゆる種類のコネクタおよび特殊ケーブルの設計・製造の専門家として、各種ケーブルとその関連コネクタアダプタの開発・製造において豊富な経験を蓄積してきました。RED/Teradek Bond/ARRIカメラケーブル、Canon/Sonyカメラ電源ケーブル、SDIケーブル、USBケーブル、ビデオケーブル、CCDケーブルなど。当社は、さまざまな用途や要件に対応するさまざまなOEM/ODMサービスを提供しています。

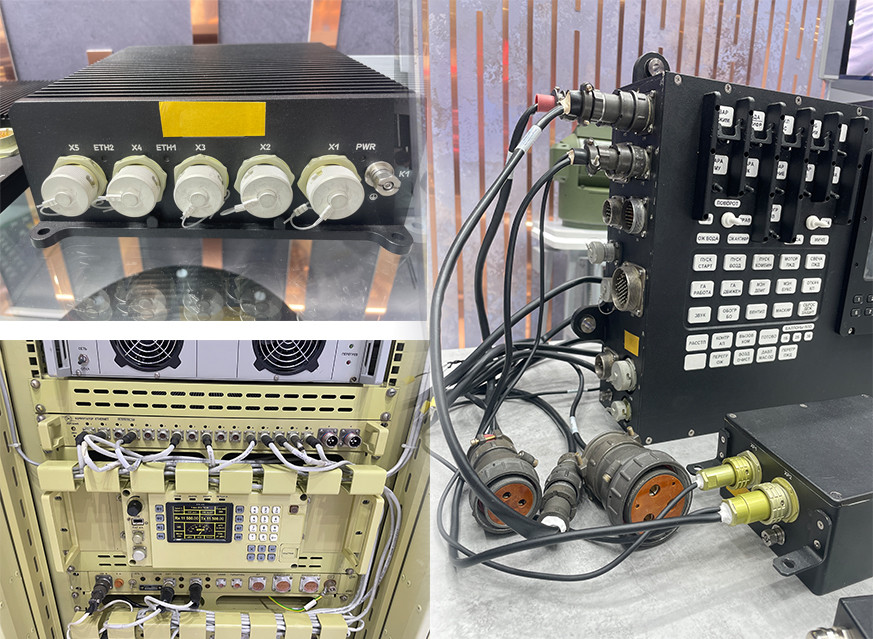

当社の製品は、産業用制御機器、医療機器、測定・検査機器、オーディオ・ビジュアル機器、産業用など、さまざまな過酷な環境や用途で広く使用されています。さらに、多くの主要サプライヤーとの優れた互換性も備えています。
当社は常に革新の精神を貫き、M5、M8、M9、M12、M16、M23などのデータコネクタを含む新製品シリーズを継続的に導入しています。IP68、ISO9001、Rohs、CE、REACH認証を取得しています。
すべてのコネクタは、お客様の要求に応じてカスタマイズ可能です！
当社は、円形プッシュプルコネクタに対して包括的なテクニカルサポートとサービスを提供しています。当社のチームは、さまざまなアプリケーション向けの技術ソリューションを提供する経験が豊富です。
当社のチームは、お客様の取り付け、トラブルシューティング、修理を支援するために利用可能です。また、お客様が製品を最大限に活用できるように、オンサイトでの支援とトレーニングも提供しています。
当社は優れた顧客サービスを提供することに専念しており、当社のチームは24時間年中無休で、ご質問への回答や技術サポートを提供しています。
また、保証延長や製品アップグレードなどの幅広いアフターサービスも提供しています。
ご質問やサポートが必要な場合は、お気軽にお問い合わせください。
