| 起源の場所: | 中国深Shenzhen |
|---|---|
| ブランド名: | RAYMO |
| 証明: | RoHs2.0, CE, ISO9001:2015, SGS, Reach |
| モデル番号: | M12コネクター |
| 最小注文数量: | 1枚/枚 |
| 価格: | negotiable |
| パッケージの詳細: | ポリ袋及びカートン |
| 受渡し時間: | 5~7 営業日 |
| 支払条件: | T/T、D/A、D/P、L/C、、ウェスタン・ユニオン |
| 供給の能力: | 5000 ピース/週 |
| Prct 名前: | M12円コネクター | システムを締めるコネクター:: | スクロールロック |
|---|---|---|---|
| 接触いいえ。: | 3pins、4pins、5pins、8pins、12pinsは利用できる | 絶縁体: | PBT |
| シェル素材: | 刻みを付けられるの黄銅めっきされる | 保護の程度: | IP 40 |
| 機械操作: | > 500の交配サイクル | 税関料金番号: | 85369010 |
| ハイライト: | ねじ錠のM12円コネクター,ワイヤー馬具M12の円コネクター,PBTの絶縁体M12のコネクター |
||
M12丸型コネクタは、オートメーション業界における信号、データ、電力のシンプルかつコスト効率の高い接続を容易にします。Raymo M12シリーズは、センサーとアクチュエーター、CANopen、DeviceNET、Profibus、PROFINET、EtherCAT、Ethernet、INTERBUS、CC-Link、サーボモーター、デジタルカメラ、鉄道プロセス制御など、オートメーションの多くのアプリケーションで広く使用されています。

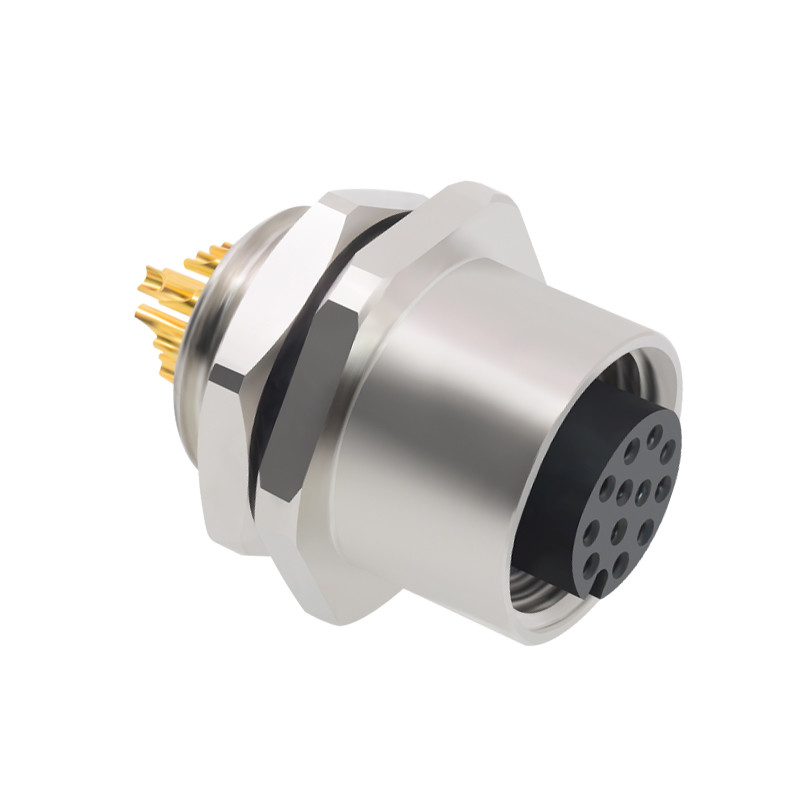

Raymo M12 PCBコネクタは、PCBでの取り扱いが容易なように設計されたフロントおよびリアバルクヘッド取り付けM12コネクタで、
フローはんだ付けプロセスとの互換性があります。M12 PCBコネクタには、統合されたPCB保持機能を備えたワイヤークリップが組み込まれており、リフロープロセス中にPCBに固定されます。個々のワイヤは剥がされ、はんだ付けの準備ができています。
一般的な特徴:
|
| コネクタボディ |
| IEC 61076-2-101 | 終端 |
| はんだ付けPCB | コネクタロックシステム |
| ネジ | 保護等級 |
| IP67、IP68、IP69K | 周囲温度（動作） |
| -25℃～+85℃ | 機械的動作 |
| >100回の嵌合サイクル | 関税番号 |
| 8538900000 | 環境コンプライアンス |
| RoHs、Reach | 電気的パラメータ: |
|
| コネクタボディ |
| 30V～250V | 定格インパルス電圧 |
| 500V | 定格電流（40℃） |
| 1.5A～4A | 接触抵抗 |
| ≤5mΩ | 絶縁抵抗 |
| ≥100MΩ | 材料: |
|
| コネクタボディ |
| TPU | オスピン |
| 真鍮（金メッキ） | メスピン |
| リン青銅（金メッキ） | シェル |
| 真鍮（ニッケルメッキ） | Oリング材質 |
| フッ素ゴム | 黒色接着剤 |
| エポキシ樹脂 | M12シリーズ丸型コネクタの用途 |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
この広範なポートフォリオにより、医療機器、テストおよび測定機器、機械、オーディオビデオ放送、通信、産業を含むほとんどの市場で、ほぼすべての特定の要件に適した理想的なコネクタ構成を選択できます。M12コネクタのコーディングの違いは何ですか？
Aコードは、主にセンサー、アクチュエーター、モーター、およびその他のほとんどの標準デバイスで使用されます。通常、2〜12ピンです。
