| 起源の場所: | 中国深Shenzhen |
|---|---|
| ブランド名: | RAYMO |
| 証明: | RoHS2.0, ISO:9001-2015, CE , SGS, REACH |
| モデル番号: | RM-FGG-1BC-316-JS62 = S21LFC-P16MFG0-6200 |
| 最小注文数量: | 1ピース |
| 価格: | negotiable |
| パッケージの詳細: | 100pc/ctn |
| 受渡し時間: | 5-8営業日 |
| 支払条件: | D/A,D/P,T/T,ウェスタンユニオン,,L/C |
| 供給の能力: | 5000PCS/週 |
| Prct 名前: | 円のプッシュ プル コネクター | 連絡先数: | 16の接触 |
|---|---|---|---|
| サイズ: | 1 | モデル: | S1/S2 |
| 終了方法: | 半田 | 連絡先 性別: | 男 |
| IP評価: | IP50 | 色: | 黒/銀 |
| ハイライト: | 円のプッシュ プル コネクターをはんだ付けしなさい,16の接触の円のプッシュ プル コネクター |
||

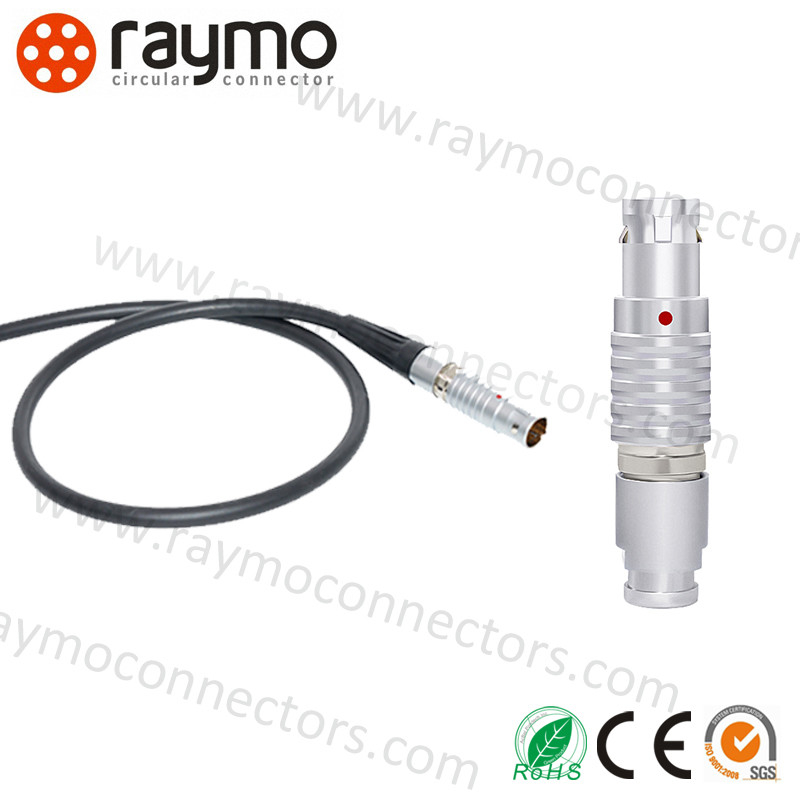

RAYMOシリーズ L S21LFC-P16MFG0-6200 丸型プッシュプルコネクタ
丸型プッシュプルコネクタは、非常にシンプルなロッキング機構を備えています。
- プラグがレセプタクルに押し込まれると、プラグのロッキングフィンがレセプタクルにスナップし、プラグとレセプタクル間の確実な接続が作成されます。
- ケーブルまたはプラグの後部を引くと、ロッキングフィンがより強く掴み、プラグとレセプタクルが分離することはほぼ不可能になります。外側のプラグハウジングを引くと、ロッキングフィンが引っ込み、プラグとレセプタクルが簡単に分離します。
RM-FGG-1BC-316-JS62 丸型プッシュプルコネクタの技術的特性
| 製品属性 | 属性値 |
| メーカー | RAYMO |
| 製品名 | 丸型プッシュプルコネクタ |
| コネクタタイプ | ケーブルマウントプラグ |
| コンタクト性別 | オス |
| コンタクト数 | 16コンタクト |
| 取り付けスタイル | ケーブルマウント |
| 終端スタイル | はんだ |
| 定格電流 | 1.5A |
| IP等級 | IP50 |
| シリーズ | 1B |
| シェルめっき | クロム |
| シェル材質 | 金属 |
| 認証 | ISO9001/ CE/ ROHS2.0/ SGS |
| 温度範囲 | -55℃、+250℃ |
| 耐振動性 | 15 g [10 Hz - 2000 Hz] |
| 耐衝撃性 | 100 g [ 6 ms] |
| 塩水噴霧腐食試験 | >96時間 |
| 気候カテゴリ | 50/175/21 |
| 湿度 | 60℃で最大95% |
Microsoft Word.docx
丸型プッシュプルコネクタの利点:
- 素早く簡単な嵌合と分離
- 素早く簡単な分離
- 簡単操作のプッシュプルセルフロックシステム
- 高いピン密度による機器の小型化に貢献
- シェルサイズは00Bから3Bまで
- コンタクトは2～30ピン
- アライメントキーと極性キーシステムにより、クロスインターフェースを回避
- 360° EMCシールド
丸型プッシュプルコネクタの主な用途:あらゆる種類の医療機器に広く使用されており、特に信号伝送、医療機器、オーディオ/ビデオ、テストおよび測定、通信製品ラインに使用されています。最も一般的な分野の一部は次のとおりです。-医療用電子機器
- テストおよびラボ- 計測機器
- データおよび通信システム
- オーディオおよびビデオアプリケーション
- 産業および航空宇宙
- 産業用制御
- 原子力技術
当社の強み
-
オリジナルメーカー
-
-
-
-
-
-
B FGGシリーズ ストレートプラグ 丸型プッシュプルコネクタの図面
