| 起源の場所: | 中国深Shenzhen |
|---|---|
| ブランド名: | RAYMO |
| 証明: | RoHS2.0, ISO:9001-2015, CE , SGS, REACH |
| モデル番号: | fgg.1b.303.clad62z |
| 最小注文数量: | 1ピース |
| 価格: | negotiable |
| パッケージの詳細: | 100pc/ctn |
| 受渡し時間: | 5-8営業日 |
| 支払条件: | D/A,D/P,T/T,ウェスタンユニオン,マネーグラム,L/C |
| 供給の能力: | 5000PCS/週 |
| Prct 名前: | プルプルコネクタを押します | 連絡先数: | 3ピン |
|---|---|---|---|
| 取り付けタイプ: | ケーブルの台紙 | 終了方法: | 半田 |
| 連絡先 性別: | 男 | IP評価: | IP50 |
| 現在の評価: | 10.0A | めっきされる接触: | 金 |
| ハイライト: | 男性プラグプッシュプルコネクタ,FGG1B303.CLAD62Z 押す引くコネクタ,1B FGG 円形プッシュプルコネクタ |
||

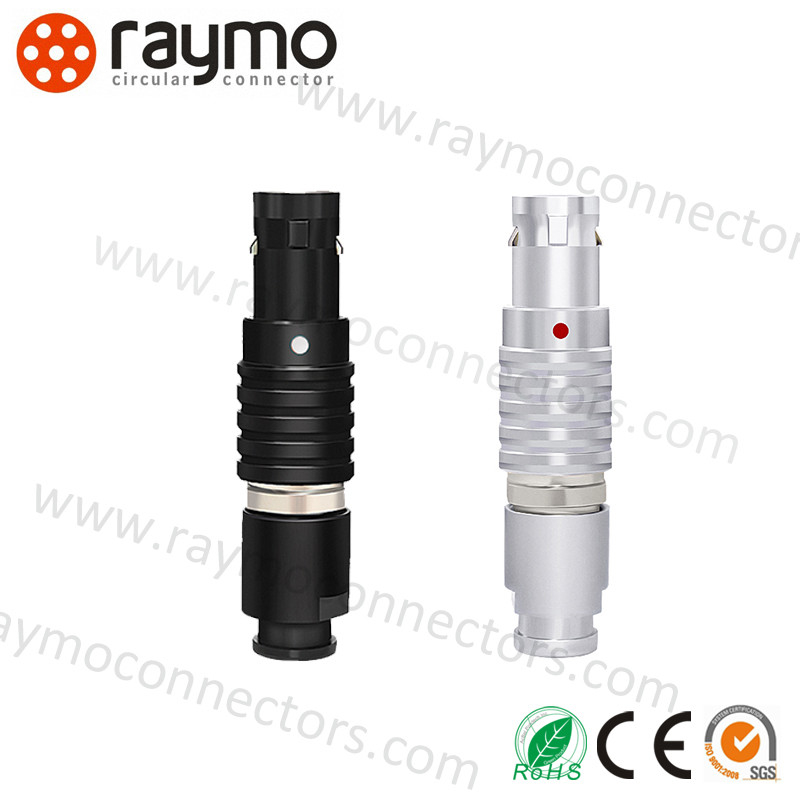

1B FGG 3ピン プッシュプルコネクタ オスプラグ Lemo repace FGG.1B.303.CLAD62Z
0Bシリーズの8コンタクトオス丸型コネクタは、インライン接続のプラグを備えています。このケーブルマウントコネクタの定格電流は最大10Aです。このコネクタは、ケーブルカラーとナットを備えた非常に正確なプッシュプルセルフラッチングシステムを特徴とし、簡単に確実に接続できるようにベンドリリーフを取り付けています。過酷な屋外用途向けに頑丈で堅牢な設計になっています。このコネクタは、ニッケルメッキ真鍮ラッチインナースリーブとコレットナットを含むクロムメッキ真鍮製です。フリープラグには、最大ケーブル直径9mmに対応するコレットが付属しています。
360°シールドによりEMI性能が向上した0Bシリーズのケーブルコネクタは、高精度で干渉のない信号を必要とする用途に最適です。ケーブルマウントプラグは、パネルまたはPCBマウントソケットと嵌合します。ケーブルマウントソケットは、パネルプラグと嵌合します。
プッシュプルコネクタのセルフラッチング接続システム
セルフラッチングシステムは、シンプルで効果的な保持ソリューションであり、振動、衝撃、またはケーブルへの引っ張りに完全な保護を提供します。
プッシュプルコネクタのシステムへの接続
セルフラッチングシステムを開始するには、プラグを相手側半分に軸方向に押し込むだけです。内部ラッチを介してしっかりと所定の位置にラッチされると、接続を壊すことは事実上不可能です。ケーブルやコネクタ本体の他の部分をどれだけ引っ張っても、2つの部分が外れることはありません。
FGG.1B.303.CLAD**Zの技術的特性プッシュプルコネクタ
| Prct属性 | 属性値 |
| メーカー | RAYMO |
| Prct名 | 丸型プッシュプルコネクタ |
| コネクタタイプ | ケーブルマウントプラグ |
| コンタクトジェンダー | オス |
| コンタクト数 | 3コンタクト |
| 取り付けスタイル | ケーブルマウント |
| 終端スタイル | はんだ |
| 定格電流 | 10.0A |
| IP定格 | IP50 |
| シリーズ | 1B |
| シェルメッキ | クロム |
| シェル材質 | 金属 |
| 認証 | ISO9001/ CE/ ROHS2.0/ SGS |
| 温度範囲 | -55℃、+250℃ |
| 耐振動性 | 15 g [10 Hz - 2000 Hz] |
| 耐衝撃性 | 100 g [6 ms] |
| 塩水噴霧腐食試験 | >96時間 |
| 気候カテゴリー | 50/175/21 |
| 湿度 | 60℃で最大95% |
FGG.1B.303.CLAD**Zの機能と利点プッシュプルコネクタあらゆる種類の医療機器、特に信号伝送、医療機器、オーディオ/ビデオ、試験および測定、通信prctラインで広く使用されています。
• 安全な嵌合のためのユニークなプッシュプルラッチングシステム
• 防振・耐衝撃
• 完全なEMCスクリーニングのための360°シールド
• IP50侵入保護
• より高いコンタクト密度を実現するGコード
• はんだ終端
• 金メッキ真鍮コンタクト
• ケーブルコレット、ストレインリリーフ、防塵キャップは別売り
FGG.1B.303.CLAD**Zの用途
プッシュプルコネクタあらゆる種類の医療機器、特に信号伝送、医療機器、オーディオ/ビデオ、試験および測定、通信prctラインで広く使用されています。
最も一般的な分野の一部は次のとおりです。• 試験および測定機器
• センサーとアクチュエーター
• 計測
• 医療機器
• オーディオ/ビデオ
FGG.1B.303.CLAD**Zプッシュプルコネクタの図面
