| 起源の場所: | 中国深Shenzhen |
|---|---|
| ブランド名: | RAYMO |
| 証明: | RoHS2.0, ISO:9001-2015, CE , SGS, REACH |
| モデル番号: | RM-M8-3P |
| 最小注文数量: | 1ピース |
| 価格: | negotiable |
| パッケージの詳細: | 100pc/ctn |
| 受渡し時間: | 5-8営業日 |
| 支払条件: | D/A,D/P,T/T,ウェスタンユニオン,マネーグラム,L/C |
| 供給の能力: | 5000PCS/週 |
| Prct 名前: | M8防水コネクター | 連絡先数: | 3ピン |
|---|---|---|---|
| 取り付けタイプ: | ケーブルの台紙 | 終了方法: | 半田 |
| 連絡先 性別: | 男 | IP評価: | IP67 |
| 現在の評価: | 3a | ボディ オリエンテーション: | 直角/肘 |
| ハイライト: | アクチュエータ M8 ライトアングルコネクタ,センサー M8 ライトアングルコネクタ,エルボープラグ M8 3ピンコネクタ |
||

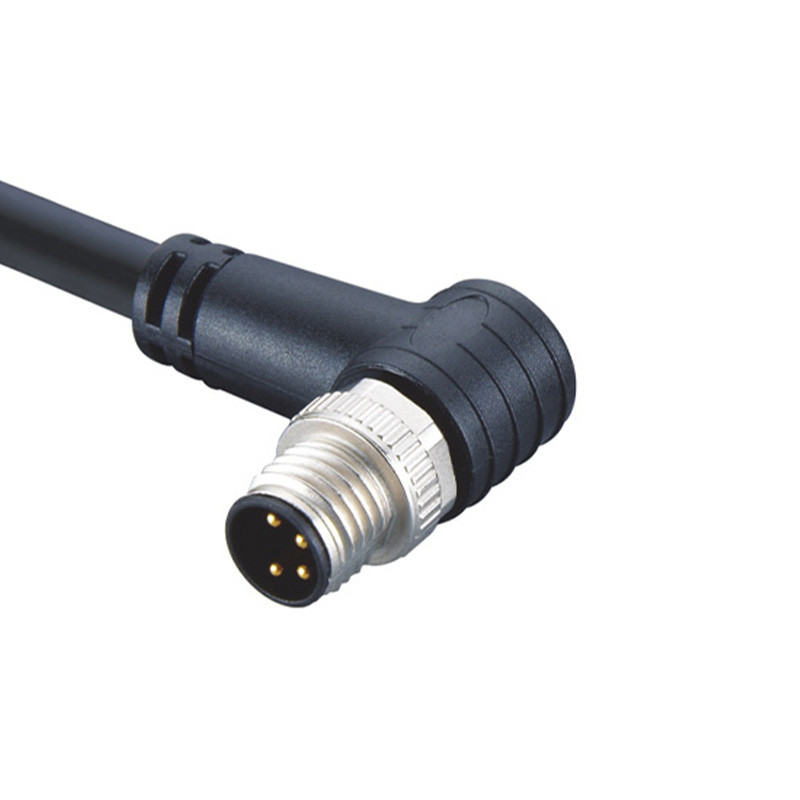

センサー用ミニ円形直角エルボープラグM8 3ピンコネクタの説明
M8シリーズは、小型センサーおよびアクチュエータ用の幅広いメトリックM8コネクタを提供します。シールド形式で利用可能で、IP67定格のこれらのコネクタは、小型センサーが必要な産業用制御ネットワークに最適です。コネクタは、工場TPUオーバーモールドまたは、ワイヤ接続用の半田付けまたはPCBパネル半田接点付きのパネルレセプタクルです。フィールドアタッチ可能/マウント可能なコネクタも利用できます。
センサー用ミニ円形直角エルボープラグM8 3ピンコネクタの仕様
| Prct属性 | 属性値 |
| メーカー | RAYMO |
| Prct名 | 円形ねじ防水コネクタ |
| コネクタサイズ | M8 |
| コンタクトジェンダー | ピン（オス）、ポール（メス） |
| コンタクト数 | 3〜8コンタクト |
| 取り付けスタイル | エルボー |
| 終端スタイル | はんだ |
| 定格電流 | 1.5-3A |
| IP定格 | IP67 |
| アプリケーション | センサー、アクチュエータ |
| シェル材質 | (1) コネクタ材質：プラスチックPA + GF (2) M8オス-メス成形ケーブル (3) コンタクト：真鍮、金メッキ (4) ケーブル材質：PVC / TPU |
| ワイヤゲージ | 24-28AWG |
| 認証 | ISO9001 / CE / ROHS2.0 / SGS |
| 温度範囲 | -25℃、+ 80℃ |

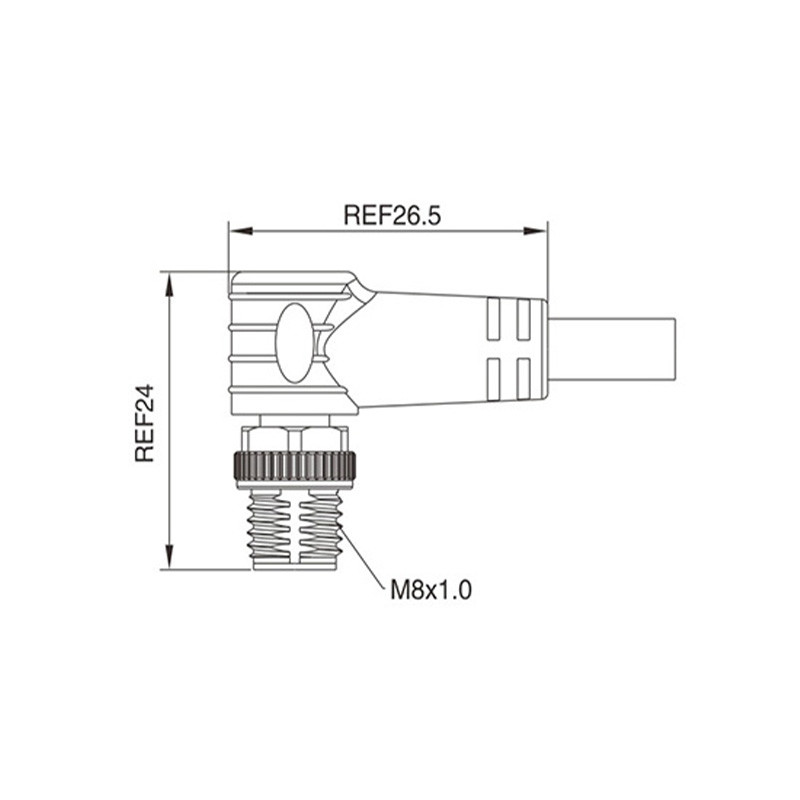

センサー用ミニ円形直角エルボープラグM8 3ピンコネクタの電気データと機械データ
| コンタクト | 定格電流 | 電圧 | ワイヤゲージ/サイズ | ||
| A / C | D / C | mm2 | AWG | ||
| 3ピン | 3A | 50V | 60V | 0.25 | 24 |
| 4ピン | 3A | 50V | 60V | 0.25 | 24 |
| 5ピン | 3A | 30V | 30V | 0.25 | 24 |
| 6ピン | 1.5A | 30V | 30V | 0.14 | 26 |
| 8ピン | 1.5A | 30V | 30V | 0.14 | 26 |
センサー用ミニ円形直角エルボープラグM8 3ピンコネクタの機能
センサー用ミニ円形直角エルボープラグM8 3ピンコネクタのアプリケーション
RAYMOコネクタは、電気通信、電子機器、医療機器、航空、オーディオビデオ、石油、モーターおよび電力産業、電気信号接続、IC制御システム、試験および測定機器などの分野で広く使用されています
センサー用ミニ円形直角エルボープラグM8 3ピンコネクタの利点
センサー用ミニ円形直角エルボープラグM8 3ピンコネクタ
