| 起源の場所: | 中国深Shenzhen |
|---|---|
| ブランド名: | RAYMO |
| 証明: | CE/ ISO9000:2015/ ROHS/ SGS/ REACH |
| モデル番号: | S20LP09 |
| 最小注文数量: | 5ピース/ピース |
| 価格: | negotiable |
| パッケージの詳細: | ポリ袋及びカートン |
| 受渡し時間: | 5-7wds |
| 支払条件: | ウエスタンユニオン、L/C、D/A、D/P、T/T |
| 供給の能力: | 5000 ピース/週 |
| シェル モデル: | 円の防水コネクター | シェルサイズ: | 3サイズ |
|---|---|---|---|
| 接触いいえ。: | 2ピンから16ピン | タイプを接続する: | PPS/PEEK絶縁体とのはんだ接触 |
| 応用: | スタジオと外部放送 | Moq: | 1pcs |
| ハイライト: | PEEK Brass シグナルコネクタ,IP50 ブラス信号接続器,S L 防水ケーブルコネクタ |
||

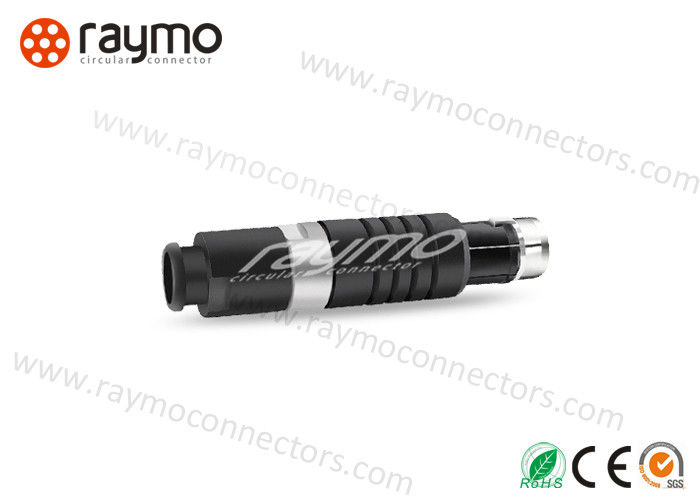

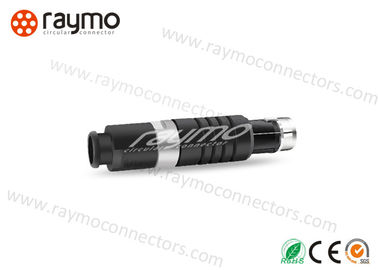

s Lシリーズストレートプラグ真鍮シェル信号コネクタ円形防水コネクタ
Raymo FS2 の代替品としてWSO 102 FISCHER コネクタ。2ピンから19ピンまで対応。リーズナブルな価格と短いリードタイムで、より高品質です。 Raymoはケーブル接続ソリューションを提供します。お客様のご要望に応じて、あらゆる種類のケーブルとコネクタを製造できます。Hirose、Cannon、BNC、TNC、D-dtap、D-Sub、USB-A、USB-B、RJ45、JST、Molexなど、あらゆる種類のコネクタを使用できます。ご要望をお聞かせください。あとはRAYMOにお任せください。
1. 簡単な紹介
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITEDは、あらゆる種類のコネクタと特殊ケーブルの設計と製造を専門とし、あらゆる種類のケーブルとその関連コネクタアダプタの開発と製造において豊富な経験を積んでいます。RED/Teradek Bond/ARRIカメラケーブル、Canon / Sonyカメラ電源ケーブル、SDIケーブル、USBケーブル、ビデオケーブル、CCDケーブルなど。さまざまなアプリケーションと要件に対応するさまざまなOEM/ODMサービスを提供しています。コネクタは、Lemo、Fischer、Binder、Hirose、38999などと互換性があります。当社の製品は、産業用制御デバイス、医療機器、測定および検査機器、オーディオ&ビジュアル機器、軍事など、さまざまな過酷な環境とアプリケーションで広く使用されています。さらに、多くの主要サプライヤーとの優れた互換性があります。
2. 説明
S2ストレート円形コネクタ、プッシュプルケーブルコネクタ、黒色シェル。オスはんだコンタクト、9ピン
3. 技術的特性
| 温度範囲 | - 65°C、+200°C |
| 耐振動性 | 15 g [10 Hz - 2000 Hz] |
| 耐衝撃性 | 100 g [6 ms] |
| 塩水噴霧腐食試験 | >96時間 |
| IP定格 | IP50 |
| ライフサイクル | 5000回 |
| 認証 | ISO9001 CE ROHS2.0 SGS |
4. 構造とサイズ

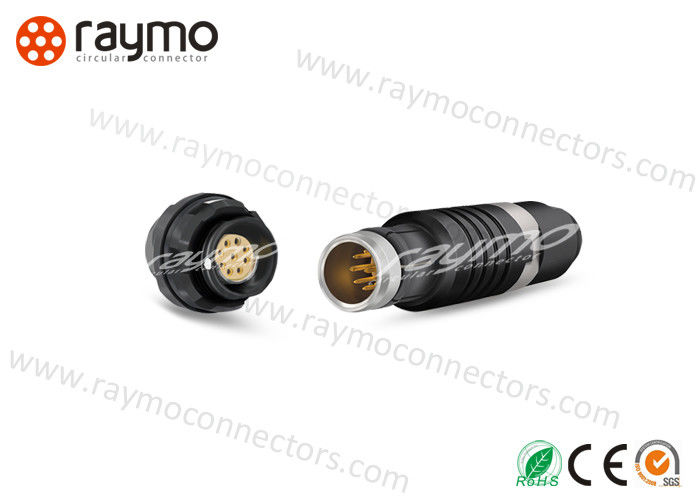

黒色のFS2ケーブルコネクタ
6. なぜ私たちを選ぶのか
7. DIYケーブルアセンブリプロセス:
スリーブ、コレットナットの順にケーブルを通し、ケーブル線を絶縁体に1本ずつはんだ付けします。ワイヤの順序を必ず確認してください。
スプリットインサートキャリアをはんだ付けされた絶縁体に配置し、スプリットインサートキャリアのスロットが絶縁体サブアセンブリの突起と完全に一致するようにします。
コレットをケーブルの正しい位置に配置し、コレットの突起がスプリットインサートキャリアのスロットと一致することを確認し、絶縁体サブアセンブリのスプリットインサートキャリアコレットをアウターシェルに順番に押し込み、スプリットインサートキャリアの突起がアウターシェルのスロットと一致することを確認します。
コレットナットをしっかりとねじ込み、スリーブをコレットナットの対応するステップに引っ掛けます。
価格、リードタイム、図面、データシートを今すぐ入手！
