| 起源の場所: | 中国深Shenzhen |
|---|---|
| ブランド名: | RAYMO |
| 証明: | CE/ ISO9000:2015/ ROHS/ SGS/ REACH |
| モデル番号: | WSO 102 A052 130 |
| 最小注文数量: | 5ピース/ピース |
| 価格: | negotiable |
| パッケージの詳細: | ポリ袋及びカートン |
| 受渡し時間: | 5-7wds |
| 支払条件: | ウエスタンユニオン、L/C、D/A、D/P、T/T |
| 供給の能力: | 5000 ピース/週 |
| シェル モデル: | 円の防水コネクター | シェルサイズ: | 102 103 1031 104 |
|---|---|---|---|
| 接触いいえ。: | 3 Pin | タイプを接続する: | PPS/PEEK絶縁体とのはんだ接触 |
| 応用: | スタジオと外部放送 | Moq: | 1pcs |
| ハイライト: | IP68 右アングルコネクタ,Fischers WSO ライトアングル コネクタ,3ピン オスはんだ コネクタ |
||

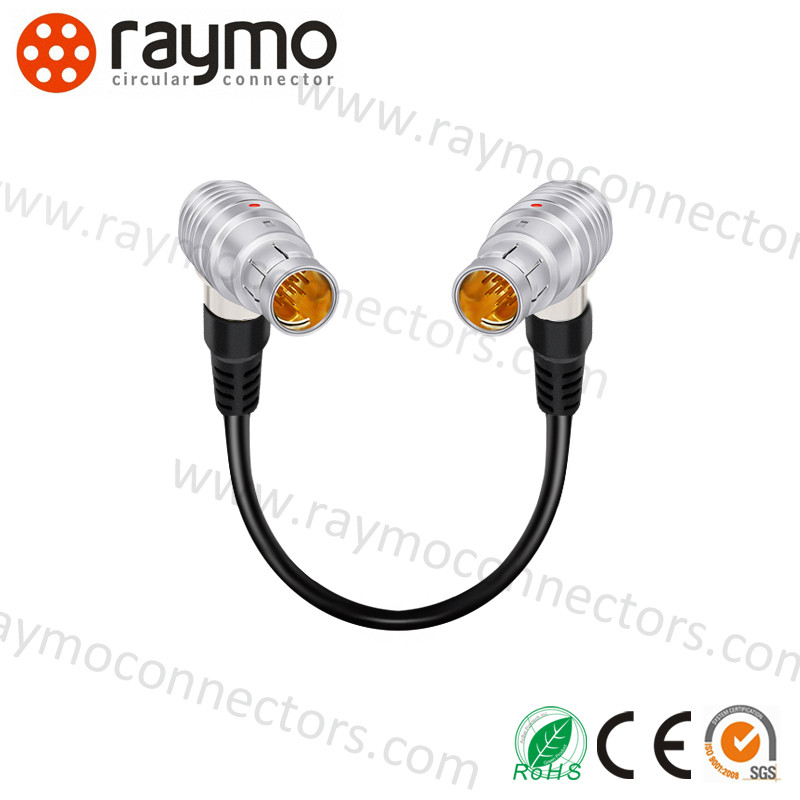

Fischer WSO 直角コネクタ 102 103 1031 サイズ 3 ピン オスはんだ付け 丸型防水コネクタ
Raymo WSO は、以下と互換性があります。WSO 102 FISCHER コネクタ。2～19 ピンに対応。手頃な価格と短いリードタイムで、より高品質です。 Raymo はケーブル接続ソリューションを提供します。お客様のご要望に応じて、あらゆる種類のケーブルとコネクタを製造できます。Hirose、Cannon、BNC、TNC、D-dtap、D-Sub、USB-A、USB-B、RJ45、JST、Molex など、あらゆる種類のコネクタを使用できます。ご要望をお知らせください。あとは RAYMO にお任せください。
1. 簡単な紹介
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED は、あらゆる種類のコネクタと特殊ケーブルの設計と製造の専門家として、あらゆる種類のケーブルとその関連コネクタアダプタの開発と製造において豊富な経験を積んでいます。RED/Teradek Bond/ARRI カメラケーブル、Canon / Sony カメラ電源ケーブル、SDI ケーブル、USB ケーブル、ビデオケーブル、CCD ケーブルなど。さまざまなアプリケーションと要件に対応するさまざまな OEM/ODM サービスを提供しています。コネクタは、Lemo、Fischer、Binder、Hirose、38999 などと互換性があります。当社の製品は、産業用制御デバイス、医療機器、測定および検査機器、オーディオ & ビジュアル機器、軍事など、さまざまな過酷な環境とアプリケーションで広く使用されています。さらに、多くの主要サプライヤーとの優れた互換性があります。
2. 説明

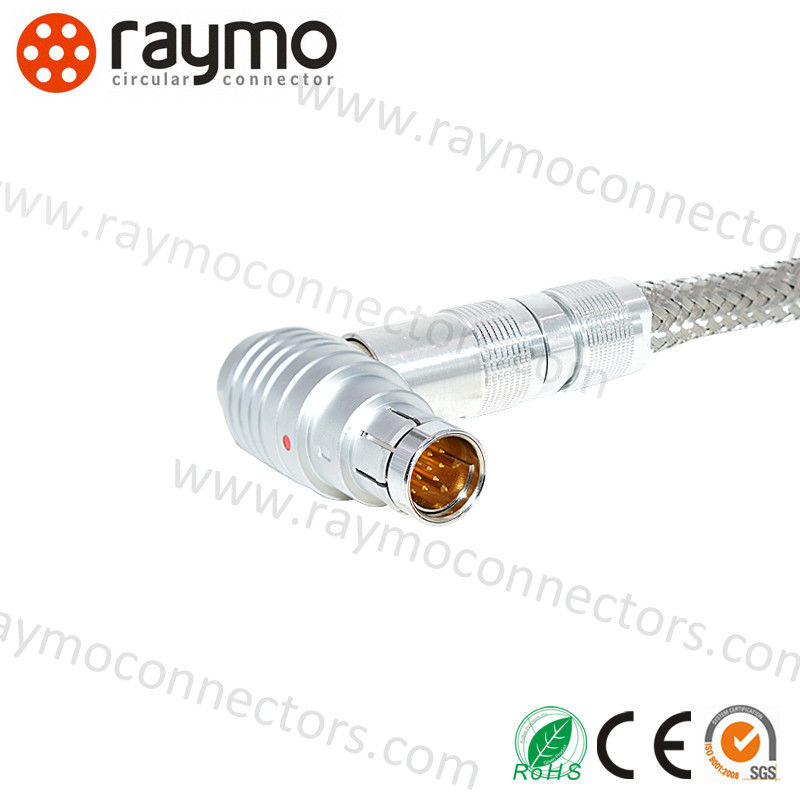

WSO 102 A052 130 - ケーブルコネクタ WSO、防水機能付き直角コネクタ、3 ピン オスはんだコンタクト、ナチュラルカラーのシェル
3. 技術的特性
| 温度範囲 | - 65° C、+200° C |
| 耐振動性 | 15 g [10 Hz - 2000 Hz] |
| 耐衝撃性 | 100 g [6 ms] |
| 塩水噴霧腐食試験 | >96時間 |
| IP 定格 | IP 50 |
| ライフサイクル | 5000 回 |
| 認証 | ISO9001 CE ROHS2.0 SGS |
4. 構造とサイズ
さまざまなシェルサイズとコンタクトを備えた FHG ケーブルコネクタ
6. なぜ私たちを選ぶのか
7. DIY ケーブルアセンブリプロセス:
スリーブ、コレットナットの順にケーブルを通し、ケーブル線を絶縁体に一つずつはんだ付けします。ワイヤーの順序を必ず確認してください。
スプリットインサートキャリアをはんだ付けされた絶縁体に配置し、スプリットインサートキャリアのスロットが絶縁体サブアセンブリの突起と完全に一致するようにします。
コレットをケーブルの正しい位置に配置し、コレットの突起がスプリットインサートキャリアのスロットと一致していることを確認し、絶縁体サブアセンブリのスプリットインサートキャリアコレットをアウターシェルに順番に押し込み、スプリットインサートキャリアの突起がアウターシェルのスロットと一致していることを確認します。
コレットナットをしっかりとねじ込み、スリーブをコレットナットの対応するステップに引っ掛けます。
