| 起源の場所: | 深セン、広東省、中国 |
|---|---|
| ブランド名: | RAYMO |
| 証明: | RoHS, Reach, SGS, ISO:9001-2015 |
| モデル番号: | J30J-9TJ |
| 最小注文数量: | 1枚/枚 |
| 価格: | 2.99-14.99USD/piece |
| パッケージの詳細: | PEの袋及びカートン |
| 受渡し時間: | 7日 |
| 支払条件: | ウェスタンユニオン,T/T,,D/P,D/A,,L/C |
| 供給の能力: | 5000 ピース/週 |
| 代替品: | ITTキャノン MDMシリーズマイクロDコネクター | 標準: | MIL-DTL-83513 |
|---|---|---|---|
| コネクタタイプ: | プラグ | 連絡先タイプ: | 男性のピン |
| ポジション数: | 9 | レート電流: | 3a |
| 補助者: | ITT Cannon MDM シリーズ micro-D コネクタ | 標準: | D83513 |
| ハイライト: | 高性能ミニチュア長方形の電子コネクタ,J30J ミニチュア長方形の電子コネクタ |
||
高性能 J30J 小型長方形電子コネクタ D説明
Raymo J30Jシリーズは、標準的なD-subコネクタが一般的に使用されていた場所で、サイズと重量が考慮される場合に用いられる小型、高密度コネクタです。
ITT Cannon MDMシリーズ D83513 マイクロDコネクタに相当します。
高性能 J30J 小型長方形電子コネクタ主な特徴:
このシリーズは米国MDMシリーズに相当します。

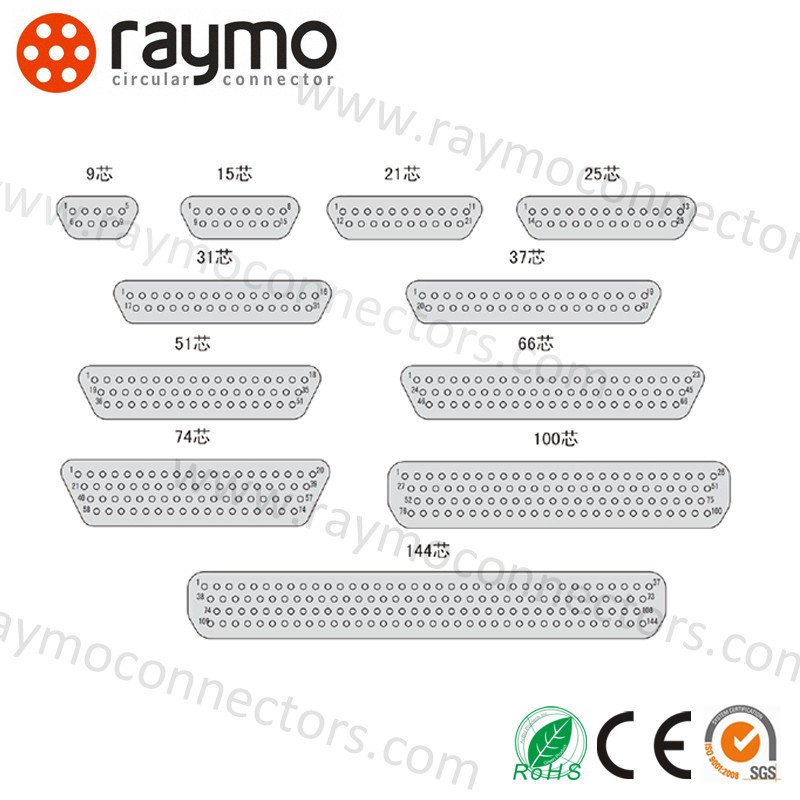

9種類: 9, 15, 21, 25, 31, 37, 51, 74, 100
嵌合電線断面積: 0.1～1.5 mm2
このシリーズは高密度フレキシブルピンを採用しています。
GJB2446「極性シェル、マイクロミニチュア長方形電気コネクタ一般仕様」（D83513に相当）の要件を満たしています。
高性能 J30J 小型長方形電子コネクタ パラメータ
| カテゴリ | ITT Cannon MDMシリーズ マイクロDコネクタ |
| 部品番号 | J30J-9TJ |
| コネクタタイプ | プラグ |
| 向き | ハーメチック角フランジ |
| コンタクトタイプ | オスピン |
| ポジション数 | 9 |
| 取り付けタイプ | パネルマウント |
| コンタクト終端 | はんだ |
| 保護等級 | IP67 |
高性能 J30J 小型長方形電子コネクタ技術性能
| テスト電圧 | 600 Vac (海抜) |
| 定格電流 | 3アンペア |
| 接触抵抗 | 3アンペアで最大8ミリオーマ |
| 絶縁抵抗 | 500 Vdcで最小5000メガオーマ |
| 磁気透磁率 | 2.0μ（ハードウェアを除くコネクタ） |
| 熱真空 | NASA SP-R-0022（宇宙クラスのみ）に準拠 |
| 嵌合寿命 | 最小500サイクル |
| 塩水噴霧 | 48時間 ML-STD-1344 Method 1001 Condition B |

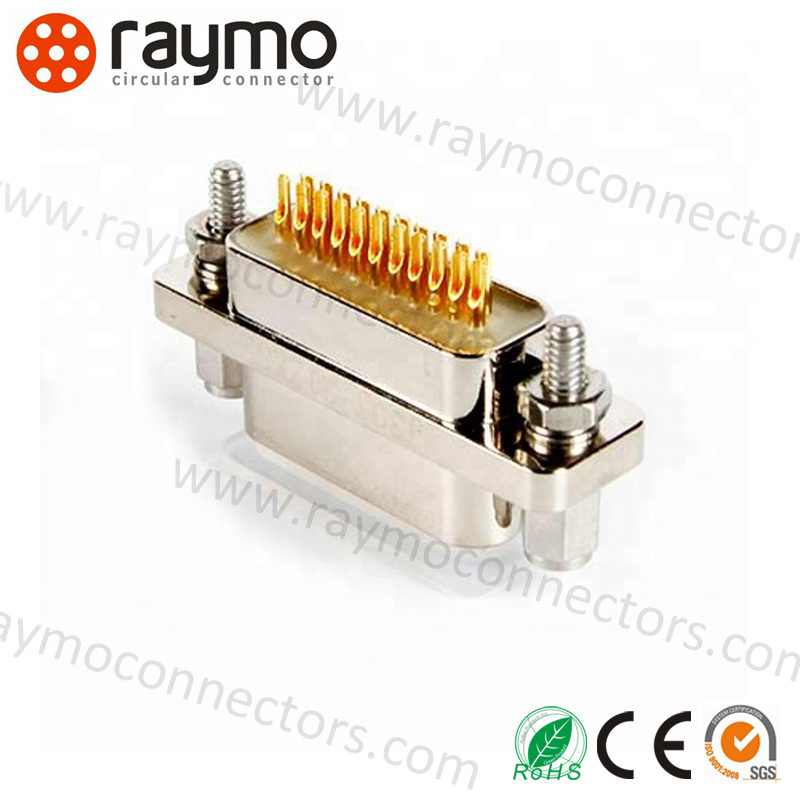

高性能 J30J 小型長方形電子コネクタ写真
高性能 J30J 小型長方形電子コネクタ用途
この広範なポートフォリオにより、医療機器、テストおよび測定機器、機械、オーディオビデオ放送、通信、産業を含むほとんどの市場で、ほぼすべての特定の要件に適した理想的なコネクタ構成を選択できます。
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITEDについて
あらゆる種類のコネクタおよび特殊ケーブルの設計・製造の専門家として、さまざまなケーブルとその関連コネクタアダプタの開発・製造において豊富な経験を積んできました。RED/Teradek Bond/ARRIカメラケーブル、Canon/Sonyカメラ電源ケーブル、SDIケーブル、USBケーブル、ビデオケーブル、CCDケーブルなど。
さまざまな用途と要件に対応するさまざまなOEM/ODMサービスを提供しています。
当社の製品は、産業用制御機器、医療機器、測定および検査機器、オーディオおよびビジュアル機器、産業用など、さまざまな過酷な環境や用途で広く使用されています。
さらに、多くの主要サプライヤーとの優れた互換性があります。
私たちは常に革新の精神を遵守し、M5、M8、M9、M12、M16、M23などのデータコネクタを含む新しい製品シリーズを継続的に導入しています。IP68、ISO9001、Rohs、CE、REACH認証を取得しています。
当社のサービス
高品質: CNC機械、専門エンジニア、熟練した作業員、責任あるQCが当社の高品質製品を保証します。
OEM & ODM: OEM & ODMサービスを歓迎します。
サンプルポリシー: 無料サンプルとサンプル注文を受け付けます。
迅速な配送: 通常のコネクタの場合、支払い受領後3〜5営業日。
迅速な応答: 24時間以内にお問い合わせやその他の質問に対応します。
アフターサービス: 配送状況を追跡します。ご質問に対する専門的なソリューションを提供します。
