| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RAYMO |
| 証明: | CE/ROHS/REACH/SGS/ISO9001 |
| モデル番号: | オンЦ-БС-1-7/12-В1-1-В |
| 最小注文数量: | 5pcs |
| 価格: | 3-5USD |
| パッケージの詳細: | PEバッグとカートン |
| 受渡し時間: | 5-7営業日 |
| 供給の能力: | 50000pcs/月 |
| シリーズ: | OHSシリーズ ベヨネット 超小型接続器 | モデル番号: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|

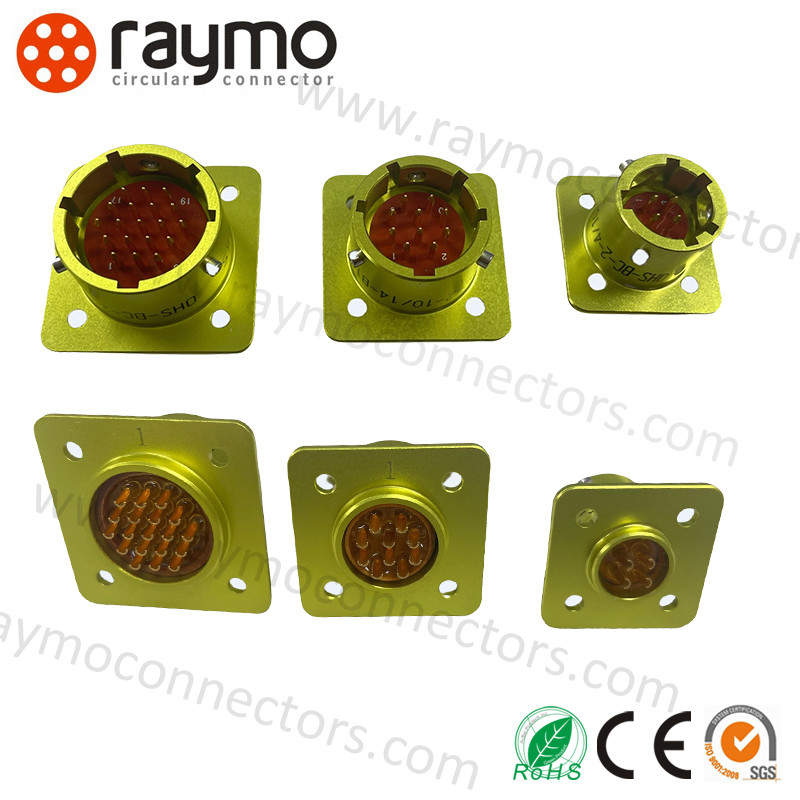

| シェルサイズ: | 10.12.14.18.22.27 | 連絡先: | 4.7.10.19.32.50 |
| 接続方法: | バヨネット接続 | シェル素材: | アルミニウム合金表面アンオード化処理 |
| 接触資料: | 銅合金 金/銀塗装 | 絶縁体: | ベークライト |
| ターミナル: | 半田 | 周囲温度: | -60〜+200 °C |
| ライフサイクル: | 500回 | ||
| ハイライト: | オンЦ-БС-1-7/12-Р12-1-Вコネクター,アルミ合金シェルバイエネットコネクター,OHSシリーズのバイエネットコネクター |
||
中国のOEMメーカーからのすべてのタイプの丸型コネクタ

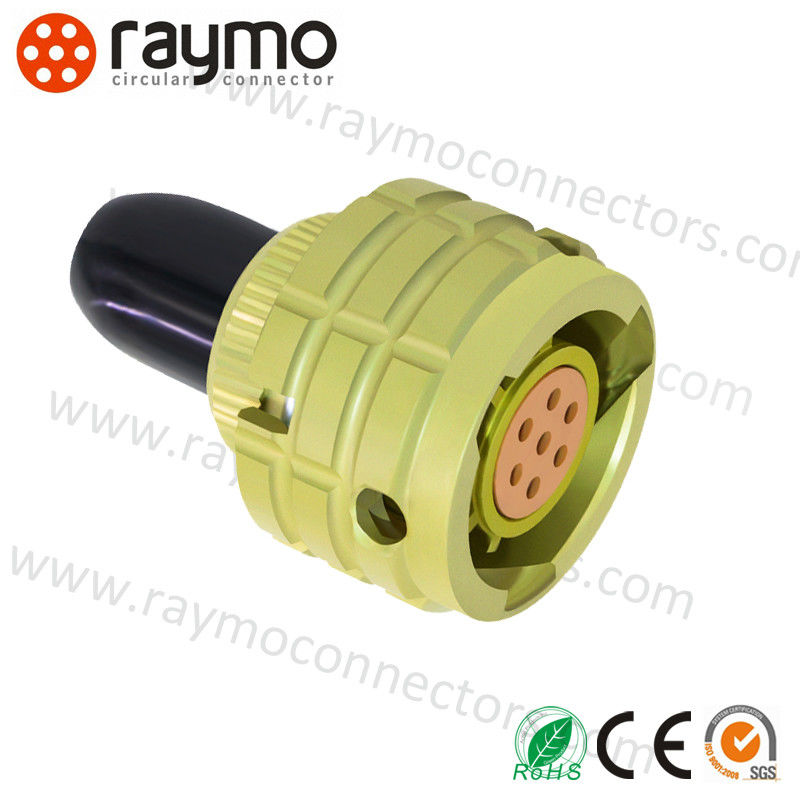

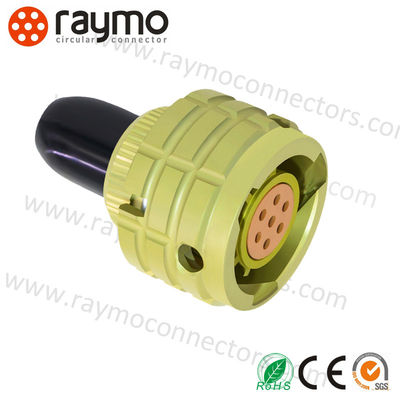

ONC-BS-1(2) OHSシリーズ丸型電気コネクタは、接続方法にバヨネット接続を採用し、接触部の端子接続形式は溶接を採用しており、prctは高速接続・分離、小型、高密度、優れた耐環境性、高い信頼性を特徴とし、テールアタッチメントのないソケット、プラグはDC AC回路に適したストレートプラスチックテールアタッチメントを使用できます。
同時に、ロシアのONC-BS-1(2)シリーズのオリジナル部品とのマッチングと互換性があります。
コネクタ ONC-BS-1(2) は、電気回路の恒久的な作業用に設計されています。
過渡的 (最大 3 MHz) およびインパルス電流。
コネクタ ONC-BS-1(2) は、密閉された取り付けられたハウジングと非密閉されたケーブル

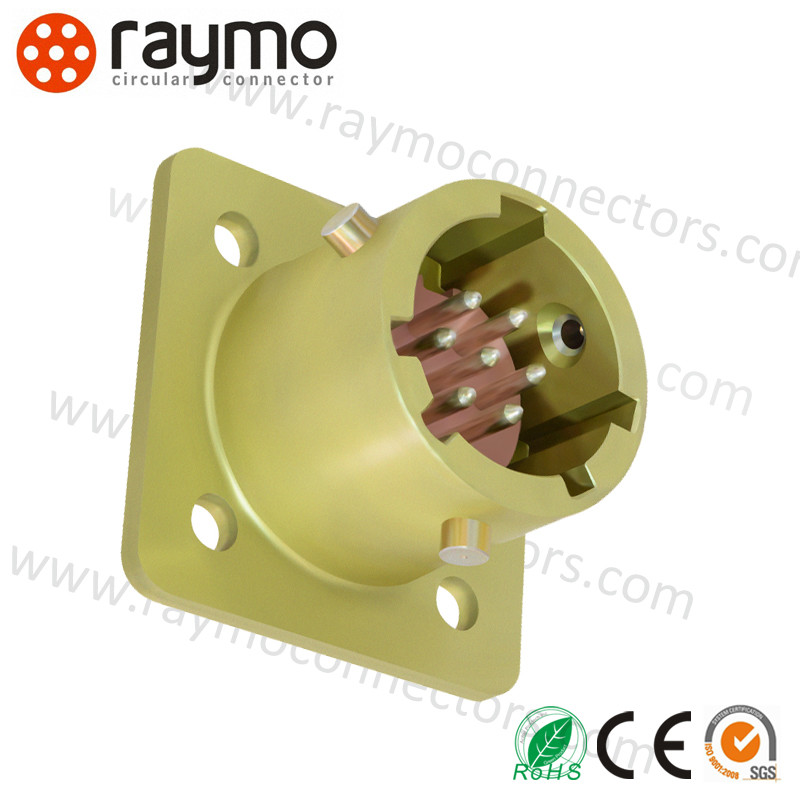

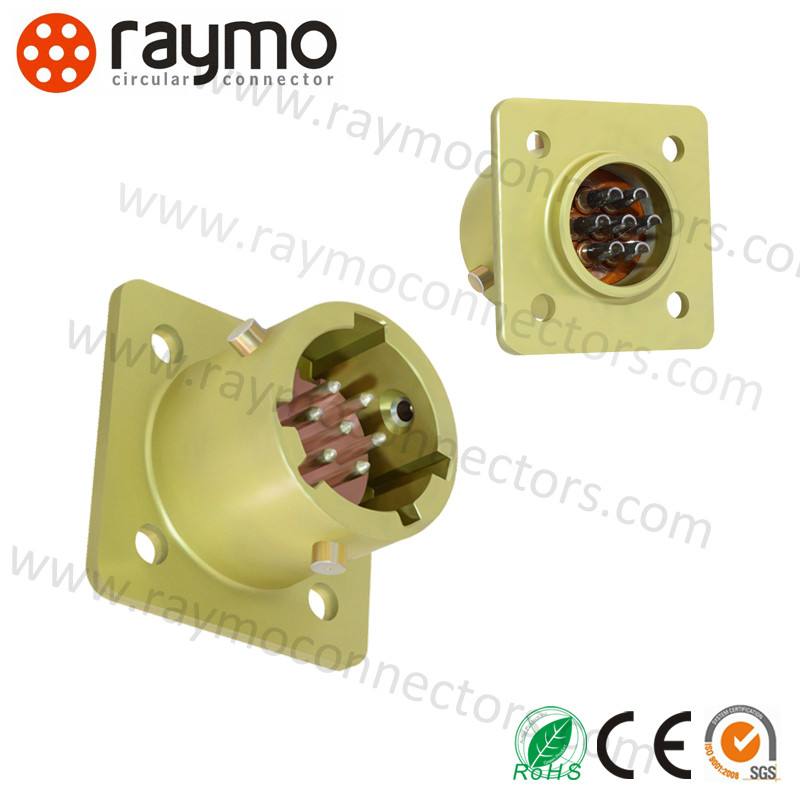

大量の取り付け用のソケットは、ハウジングの多極化、保護
非サンクション化された接触からの。
コネクタの接続 - バヨネット。
ハウジングは、プラスチック製のハウジングとストレートプラスチック製のハウジングなしで製造されています。
コンタクト配置、コンタクト数、コンタクト直径は表1に示されています。
コネクタのコンタクトのコーティング: ONC-BS-1 - 銀、ONC-BS-2 - 金。
コネクタは、技術的条件BR0.364.030 TU (受入番号「5」) に準拠して、密閉された取り付けで製造されています。
ミリタリー
| 値 | 接触抵抗 |
| ≤5mΩ | 絶縁抵抗 |
| ≥1000MΩ (通常条件下) | 周囲温度 |
| - 60°C~85°C | 振動 |
| 1-5000HZ 20g | 衝撃 |
| 1000g(1回);100g(複数回); | 接触直径 |
| Φ1.0mm | 機械的寿命 |
| 250回挿入および取り外し | 労働時間 |
| 5000時間 | の動作電流、動作電圧 |
| コンタクト数 | 単一コンタクト動作電流 (A) | 総電流 (A) | 動作電圧 (V) | 10 |
| 3 | 3.7 | 15 | 250 | モデルの説明 |
| 7 | 3.1 | 22 | 32 | モデルの説明 |
| 10 | 3 | 30 | 250 | モデルの説明 |
| 19 | 2.1 | 40 | 250 | モデルの説明 |
| 32 | 1.8 | 60 | 250 | モデルの説明 |
| 50 | 1.5 | 75 | 250 | モデルの説明 |
| B | 丸型 | 1(2) | 1(2,3) | B(P) | 1(2) | 1(2,3) | B | 丸型 |
| バヨネット | 超小型 | 1 銀メッキ、2 金メッキ | コンタクト数 / シェル標準サイズ | B - 角型レセプタクル (ピン)、P - 丸型プラグ (ソケット) | 1. テールアタッチメントなし 2. シールドなしストレートテールアタッチメント付き | キー位置 | 全天候型 | タイプ:1-テールアタッチメントなし 用 |
| 中国部品番号 | Amphenol部品番号 | ONC-BS-1-4/10-P2-1-B |
| OHS-BC-1-4/10-B1-1-B | ONTS-BS-1-4/10-V1-1-V | ONC-BS-1-7/12-B1-1-B |
| OHS-BC-1-7/12-B1-1-B | ONTS-BS-1-7/12-V1-1-V | ONC-BS-1-10/14-B1-1-B |
| OHS-BC-1-10/14-B1-1-B | ONTS-BS-1-10/14-V1-1-V | ONC-BS-1-19/18-B1-1-B |
| OHS-BC-1-19/18-B1-1-B | ONTS-BS-1-19/18-V1-1-V | ONC-BS-1-32/22-B1-1-B |
| OHS-BC-1-32/22-B1-1-B | ONTS-BS-1-32/22-V1-1-V | ONC-BS-1-50/27-B1-1-B |
| OHS-BC-1-50/27-B1-1-B | ONTS-BS-1-50/27-V1-1-V | タイプ:2-シールドなしストレートテールアタッチメント付き 用 |
| 中国部品番号 | Amphenol部品番号 | ONC-BS-1-4/10-P2-1-B |
| OHS-BC-1-4/10-P2-1-B | ONTS-BS-1-4/10-R12-1-V | ONC-BS-1-7/12-P2-1-B |
| OHS-BC-1-7/12-P2-1-B | ONTS-BS-1-7/12-R12-1-V | ONC-BS-1-10/14-P2-1-B |
| OHS-BC-1-10/14-P2-1-B | ONTS-BS-1-10/14-R12-1-V | ONC-BS-1-19/18-P2-1-B |
| OHS-BC-1-19/18-P2-1-B | ONTS-BS-1-19/18-R12-1-V | ONC-BS-1-32/22-P2-1-B |
| OHS-BC-1-32/22-P2-1-B | ONTS-BS-1-32/22-R12-1-V | ONC-BS-1-50/27-P2-1-B |
| OHS-BC-1-50/27-P2-1-B | ONTS-BS-1-50/27-R12-1-V | ミリタリー ONC-BS コネクタの用途: |
当社のprctsは、産業用制御デバイス、医療機器、測定および検査機器、オーディオ&ビジュアル機器、軍事など、さまざまな過酷な環境や用途で広く使用されています。さらに、多くの主要サプライヤーとの優れた互換性があります。
当社は常に革新の精神を堅持し、M5、M8、M9、M12、M16、M23などのデータコネクタを含む新しいprctsシリーズを継続的に導入しています。IP68、ISO9001、Rohs、CE、REACHの認証を取得しています。
ミリタリー ONC-BS コネクタのカスタマイズ:
ミリタリー ONC-BS コネクタのサポートとサービス:
当社のチームは、お客様の設置、トラブルシューティング、修理を支援します。また、お客様がprctを最大限に活用できるように、オンサイトでの支援とトレーニングも提供しています。
当社は優れたカスタマーサービスを提供することに専念しており、当社のチームは24時間年中無休でお客様からのご質問にお答えし、技術サポートを提供しています。
また、保証延長やprctアップグレードなど、幅広いアフターサービスも提供しています。
ご質問やご不明な点がございましたら、お気軽にお問い合わせください。
よくある質問:
はい、品質をテストおよび確認するためのサンプル注文を歓迎します。一部のサンプルは無料で、一部のサンプルは事前に支払う必要があり、さらに注文後に費用が返金されます。
Q2. prctionのリードタイムはどうですか?
在庫があり、5,000個未満で短納期です。
Q3. 商品の発送方法と到着までの時間は?
DHL、UPS、FedEx、TNT、SF、またはEMSで発送することがよくあります。到着まで通常3〜5日かかります。
Q4. OEMは利用できますか?
はい。お客様のデザインやアイデアを実際のprctに反映させる豊富な経験と優れた能力があり、通常、金型設計から最終的なprctionまで約20〜30日かかります。
