| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RAYMO |
| 証明: | CE/ROHS/REACH/SGS/ISO9001 |
| モデル番号: | Zh23 |
| 最小注文数量: | 5pcs |
| 価格: | 5.6-20.3 |
| パッケージの詳細: | PEバッグとカートン |
| 受渡し時間: | 5-7営業日 |
| 供給の能力: | 50000pcs/月 |
| シリーズ: | ロシア ZH23 СНЦ23接続器 | 連絡先: | 3.4.7.10.19.24.28.32.41.43.45.55.61 |
|---|---|---|---|
| シェルサイズ: | 14.18.22.24.27.30.33.36.39 | 接続方法: | バヨネット接続 |
| シェル素材: | アルミニウム合金表面アンオード化処理 | 接触資料: | 銅合金 金/銀塗装 |
| 絶縁体: | ベークライト | ターミナル: | 半田 |
| 周囲温度: | -60〜+200 °C | ライフサイクル: | 500回 |
| ハイライト: | ロシアのCH23 ZH23接続器,ZH23 ミルスペックコネクター,シルバー塗装 ZH23コネクタ |
||
中国のOEMメーカーからのすべてのタイプの丸型コネクタ

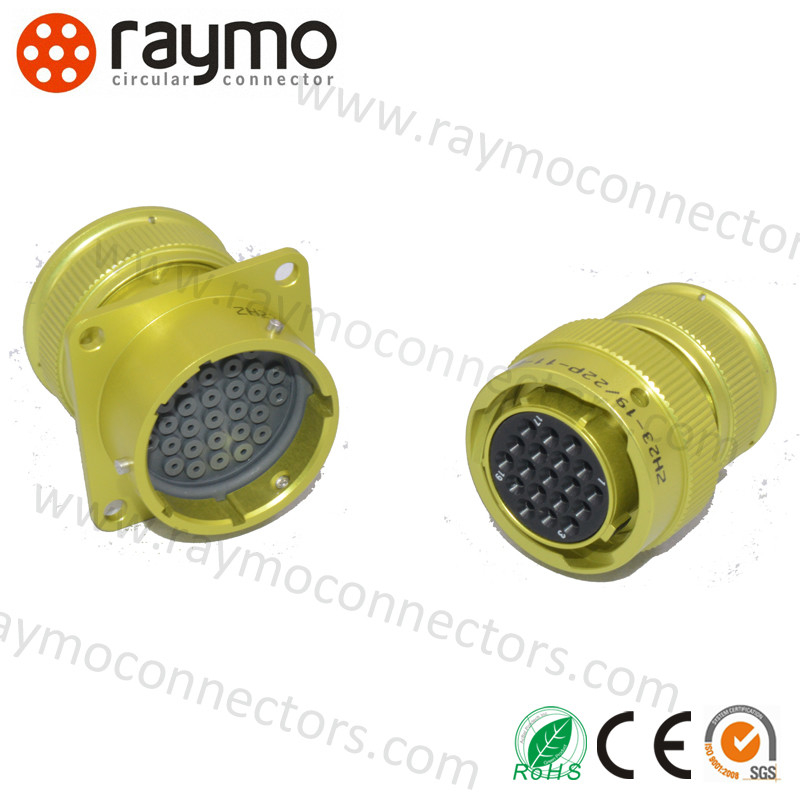

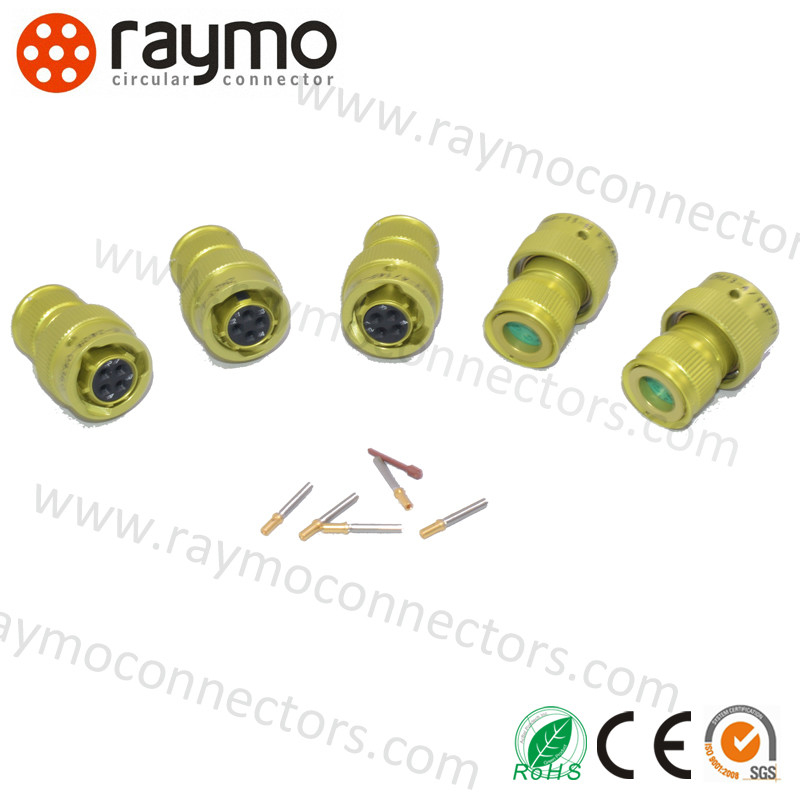

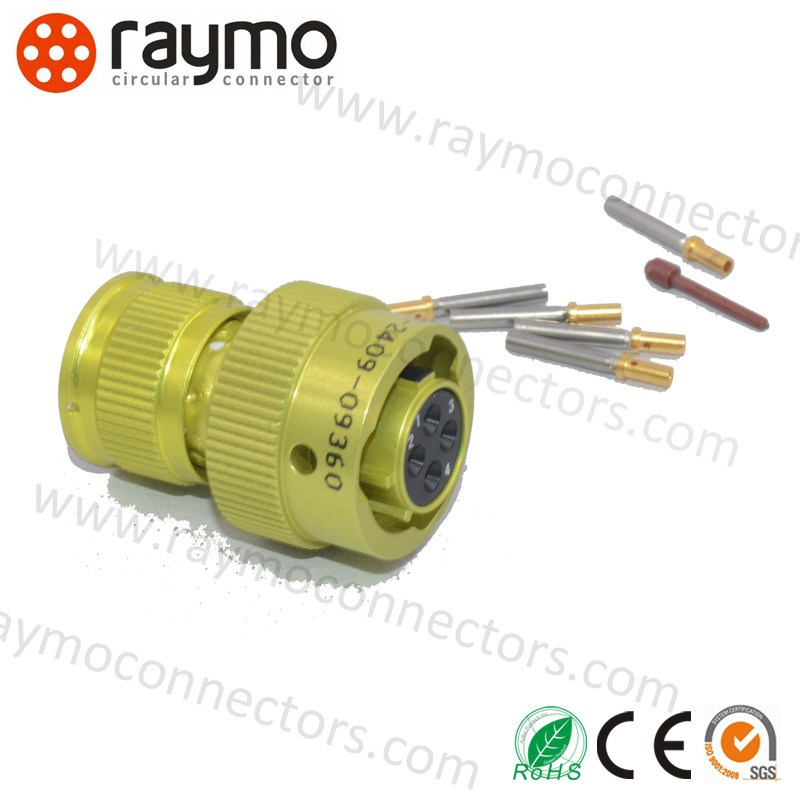

ZH23シリーズ ENvironment耐性バヨネット電気コネクタZH23シリーズ（SNC23ロシア軍事規格/SNTs23）
ZH23シリーズバヨネットコネクタは、環境耐性、5ボタン位置決め、挿入防止、バヨネットクイック接続の特性を備えています。低周波ACおよびDC回路で使用されます。
| 技術性能 | |||||||||
|
動作電圧
|
クラス | 動作電圧(V) | 試験電圧(V) | ||||||
| A | 700 | 2100 | |||||||
| B | 500 | 1850 | |||||||
| C | 400 | 1600 | |||||||
| 接触電流 | Φ1.0 | Φ1.5 | Φ2.0 | ||||||
| 11A | 20A | 35A | |||||||
| 接触抵抗 | Φ1.0 | Φ1.5 | Φ2.0 | ||||||
| ≤7.4 mΩ | ≤2.5 mΩ | ≤1.6 mΩ | |||||||
| 番号 | コード | ロシア語コード | 中国語コード |
| 1 | シリーズ | SNC23 | ZH23 |
| 2 | コンタクト | 3.4.7.10.19.24.28.32.41.43.45.55.61 | 3.4.7.10.19.24.28.32.41.43.45.55.61 |
| 3 | シェルサイズ(mm) | 14.18.22.24.27.30.33.36.39 | 14.18.22.24.27.30.33.36.39 |
| 4 | コンタクトジェンダー | B(オス) | B(オス) |
| P (メス) | P (メス) | ||
| 5 | コネクタタイプ | 1-シンプルなテールアタッチメント付きソケット | |
| 2-ストレートクランプケーブルテールアタッチメント付きソケット | |||
| 4-アングルクランプケーブルテールアタッチメント付きソケット | |||
| 6-ストレートクランプケーブルテールアタッチメント付きプラグ | |||
| 8-アングルクランプケーブルテールアタッチメント付きプラグ | |||
| 11-シンプルなテールアタッチメント付きプラグ | |||
| 12-タイプ09熱可塑性スリーブタイプテールアタッチメント付きソケット | |||
| 13-タイプ09熱可塑性スリーブテールアタッチメント付きプラグ | |||
| 6 | キー位置 | 未マーク - 標準キー位置 | 未マーク - 標準キー位置 |
| а (б, в, г) | a.b.c.d | ||
| 7 | 全天候版 | B | |
| 部品番号： | |||
|
ロシア語
|
中国語 | 英語 | 説明 |
| SNC23-3/14V-1-V | zh23-3/14B-1-B | SNTs23-3/14V-1-V | ZH23シリーズシェルサイズ14 3ピンオスコケット（シンプルなテールアタッチメント付き） |
| SNC23-3/14V-6A-V | zh23-3/14B-6a-B | SNTs23-3/14V-6A-V | ZH23シリーズシェルサイズ14 3ピンオスコネクタ（ストレートテールアタッチメント付き）（キー位置：A） |
| SNC23-3/14V-6-V | zh23-3/14B-6-B | SNTs23-3/14V-6-V | ZH23シリーズシェルサイズ14 3ピンオスコネクタ（ストレートテールアタッチメント付き） |
| SNC23-3/14R-1A-V | zh23-3/14P-1a-B | SNTs23-3/14R-1A-V | ZH23シリーズシェルサイズ14 3ピンメスコケット（シンプルなテールアタッチメント付き）（キー位置：A） |
| SNC23-3/14R-1-V | zh23-3/14P-1-B | SNTs23-3/14R-1-V | ZH23シリーズシェルサイズ14 3ピンメスコケット（シンプルなテールアタッチメント付き） |
| SNC23-4/14V-1B-V | zh23-4/14B-1b-B | SNTs23-4/14V-1B-V | ZH23シリーズシェルサイズ14 4ピンオスコケット（シンプルなテールアタッチメント付き）（キー位置：B） |
| SNC23-4/14V-1-V | zh23-4/14B-1-B | SNTs23-4/14V-1-V | ZH23シリーズシェルサイズ14 4ピンオスコケット（シンプルなテールアタッチメント付き） |
| SNC23-4/14V-2-V | zh23-4/14B-2-B | SNTs23-4/14V-2-V | ZH23シリーズシェルサイズ14 4ピンオスコケット（ストレートテールアタッチメント付き） |
| SNC23-4/14V-6B-V | zh23-4/14B-6b-B | SNTs23-4/14V-6B-V | ZH23シリーズシェルサイズ14 4ピンオスコネクタ（ストレートテールアタッチメント付き）（キー位置：B） |
| SNC23-4/14V-6-V | zh23-4/14B-6-B | SNTs23-4/14V-6-V | ZH23シリーズシェルサイズ14 4ピンオスコネクタ（ストレートテールアタッチメント付き） |
| SNC23-4/14V-8-V | zh23-4/14B-8-B | SNTs23-4/14V-8-V | ZH23シリーズシェルサイズ14 4ピンオスコネクタ（アングルテールアタッチメント付き） |
| SNC23-4/14V-11-V | zh23-4/14B-11-B | SNTs23-4/14V-11-V | ZH23シリーズシェルサイズ14 4ピンオスコネクタ（シンプルなテールアタッチメント付き） |
| SNC23-4/14V-13B-V | zh23-4/14B-13b-B | SNTs23-4/14V-13B-V | ZH23シリーズシェルサイズ14 4ピンオスコネクタ（タイプ09熱可塑性スリーブタイプテールアタッチメント付き）（キー位置：B） |
| SNC23-4/14R-1-V | zh23-4/14P-1-B | SNTs23-4/14R-1-V | ZH23シリーズシェルサイズ14 4ピンメスコケット（シンプルなテールアタッチメント付き） |
| SNC23-4/14R-2B-V | zh23-4/14P-2b-B | SNTs23-4/14R-2B-V | ZH23シリーズシェルサイズ14 4ピンメスコケット（ストレートテールアタッチメント付き）（キー位置：B） |
| SNC23-4/14R-8-V | zh23-4/14P-8-B | SNTs23-4/14R-8-V | ZH23シリーズシェルサイズ14 4ピンメスコネクタ（アングルテールアタッチメント付き） |
深センレイモエレクトロニクステクノロジーリミテッドは、あらゆる種類のコネクタと特殊ケーブルの設計と製造を専門とし、あらゆる種類のケーブルとその関連コネクタアダプタの開発と製造において豊富な経験を蓄積しています。RED/Teradek Bond/ARRIカメラケーブル、Canon / Sonyカメラ電源ケーブル、SDIケーブル、USBケーブル、ビデオケーブル、CCDケーブルなど。さまざまなOEM/ODMサービスを提供し、さまざまなアプリケーションと要件に対応します。
当社の製品は、産業用制御デバイス、医療機器、測定および検査機器、オーディオ&ビジュアル機器、軍事など、さまざまな過酷な環境および用途で広く使用されています。さらに、多くの主要サプライヤーとの優れた互換性があります。
当社は常に革新の精神を遵守し、M5、M8、M9、M12、M16、M23およびその他のデータコネクタを含む新しい製品シリーズを継続的に導入しています。IP68、ISO9001、Rohs、CE、REACHの認証を取得しています。
すべてのコネクタは、お客様のご要望に応じてカスタマイズできます！
当社は、丸型プッシュプルコネクタの包括的な技術サポートとサービスを提供しています。当社のチームは、さまざまなアプリケーションの技術ソリューションを提供する経験が豊富です。
当社のチームは、お客様の設置、トラブルシューティング、修理を支援します。また、お客様が製品を最大限に活用できるように、オンサイトでの支援とトレーニングも提供しています。
当社は優れたカスタマーサービスを提供することに専念しており、当社のチームは24時間年中無休でお客様からのご質問にお答えし、技術サポートを提供しています。
また、保証延長や製品アップグレードなど、幅広いアフターサービスも提供しています。
ご質問やご支援が必要な場合は、お気軽にお問い合わせください。
Q1. サンプルはありますか？
はい、品質をテストおよび確認するためのサンプル注文を歓迎します。一部のサンプルは無料で、一部のサンプルは事前に支払う必要があり、その費用はさらなる注文後に返金されます。
Q2. 製品のリードタイムはどうですか？
在庫があり、5,000個未満で迅速な配送が可能です。
Q3. 商品の発送方法と到着までの時間は？
DHL、UPS、FedEx、TNT、SF、またはEMSで発送することがよくあります。到着まで通常3〜5日かかります。
Q4. OEMは利用可能ですか？
はい。お客様のデザインやアイデアを実際の製品に反映させる豊富な経験と優れた能力があり、通常、金型設計から最終製品まで約20〜30日かかります。
