アムフェノール MIL-DTL-38999 I シリーズ MIL 標準 JY27467 軍用回形接続器

基本情報
起源の場所: 中国深Shenzhen
ブランド名: RAYMO
証明: RoHS2.0, ISO:9001-2015, CE , SGS, REACH
モデル番号: JY27467
最小注文数量: 1ピース
価格: negotiable
パッケージの詳細: 50pc/CTN
受渡し時間: 5-8営業日
支払条件: D/A,D/P,T/T,ウェスタンユニオン,マネーグラム,L/C
供給の能力: 500pcs/週
Prct 名前: 軍用回形接続器 ハウジングサイズ: 09
ピン番号: 3ピン 接触のサイズ: 3-20#
ハウジングの塗装: 無電解ニッケルめっき 取り付けタイプ: ケーブルの台紙
終了方法: 半田 連絡先 性別:
ハイライト:

アムフェノール 軍用回形接続器

,

MIL-DTL-38999 軍用回形接続器

,

JY27467 軍用回形接続器

Amphenol MIL-DTL-38999 I シリーズ ミル規格の説明JY27467 ミリタリー 丸型コネクタ



1. GJB599A シリーズは、MIL-DTL-38999K シリーズと同じ規格に従って製造されています。違いは、GJB599A の基本部品番号が JY であるのに対し、MIL-DTL-38999K は MS であることです。GJB599A シリーズは、MIL-DLT-38999K シリーズと互換性があります。



2. 該当する保護キャップ、バックシェル、および角フランジクッションの詳細は、12~20 ページに記載されています。



3. 動作環境で耐油性が必要な場合は、コネクタのシールコンポーネントにフッ素ゴムを選択する必要があります。注文する際は、元の部品番号の末尾に C1 を追加してください (例: JY27467T17F35PNC1)。



Amphenol MIL-DTL-38999 I シリーズの仕様ミル規格JY27467 ミリタリー 丸型コネクタ



Prct 属性 属性値
メーカー RAYMO
Prct 名 Amphenol MIL-DTL-38999 I シリーズ ミル規格 JY27467 ミリタリー丸型コネクタ
モデル JY27467
コンタクトジェンダー ピン (オス)
コンタクト 3-20#
ボディサイズ 09
端子 はんだ
ハウジングメッキ 無電解ニッケルメッキ
ピン数 3 ピン
アプリケーション 航空、宇宙、兵器、その他の電子機器システムなどの軍事システム





Amphenol MIL-DTL-38999 I シリーズの電気データと機械データミル規格JY27467 ミリタリー 丸型コネクタ



ハウジング アルミニウム合金/ステンレス鋼
メッキ

B クラス: オリーブドラブカドミウムメッキ

E クラス: ステンレス鋼パッシベーション

F クラス: 無電解ニッケルメッキ

絶縁体 熱硬化性プラスチック
グロメットとシール シリコンゴム
コンタクト

金メッキ銅合金、圧着、

はんだ付け、PCB

耐久性 500 サイクル
振動

正弦波振動: 周波数 10-2000Hz、

加速度: 294m/s2

ランダム振動: 周波数 100-1000Hz、

パワースペクトル密度: 1g2/Hz

衝撃 3 ms 半正弦波、ピーク値
動作温度

B クラス: -65℃~+175℃

E、F クラス: -65℃~+200℃

塩水噴霧

方法 1001 GJB1217 に準拠

B クラス 500h、E クラス 1000h

F クラス 48h

相対湿度 40℃で98%
動作高度 ≤30480m



Amphenol MIL-DTL-38999 I シリーズの機能ミル規格JY27467 ミリタリー 丸型コネクタ







Amphenol MIL-DTL-38999 I シリーズのアプリケーションミル規格JY27467 ミリタリー 丸型コネクタ



などの軍事システム





Amphenol MIL-DTL-38999 I シリーズの当社の利点ミル規格JY27467 ミリタリー 丸型コネクタ

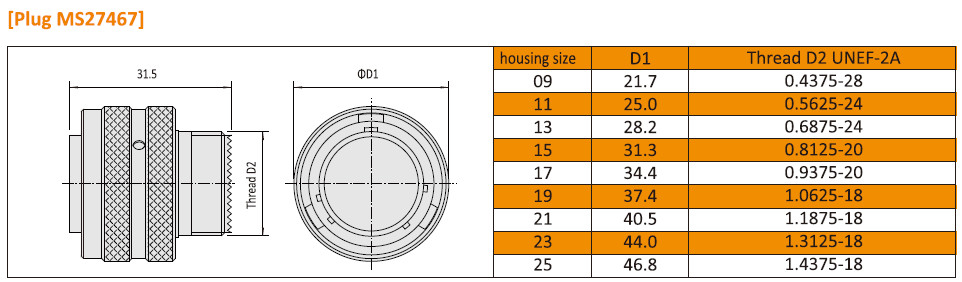

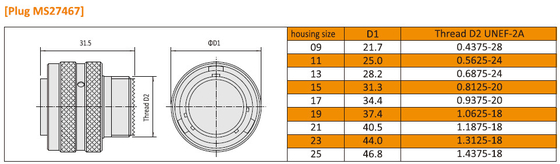

Amphenol MIL-DTL-38999 I シリーズの寸法ミル規格JY27467 ミリタリー 丸型コネクタ

アムフェノール MIL-DTL-38999 I シリーズ MIL 標準 JY27467 軍用回形接続器 0



Raymo も提供しています:


  • O D U_AMC イージークリーンコネクタ
  • ミニコネクタ HIROSE コネクタ
  • ケーブルコネクタ Binders M16 680 678 420 シリーズコネクタ
  • 丸型ネジ固定 M8 M12 コネクタ
  • ケーブルアセンブリは、お客様の実際のニーズに合わせて設計できます。OEM を受け入れます
